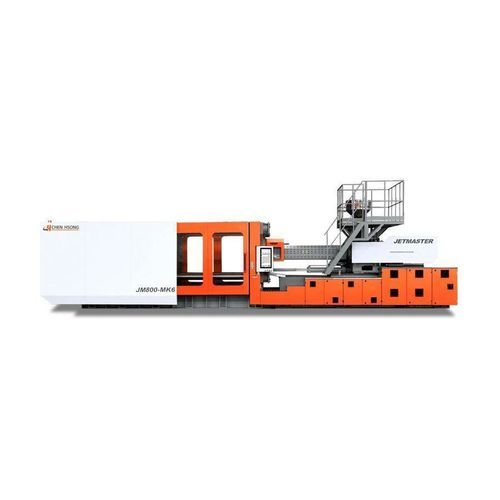

横型射出成形機 JM MK6 series

油圧サーボ高速サイクル大容量

概要
Jetmaster MK6 Largeシリーズの射出成形機は、インテリジェントなサーボシステムで駆動されます。SVP/2パワーパックは高速応答のギアポンプと高精度サーボモーターを組み合わせ、専用のサーボドライブと統合されており、高速応答、高精度、低消費電力を同時に実現します。

主な利点

• 高速・高精度・省エネ：Innovance Servo Driveにより消費電力を最大80％削減し、高精度かつ低騒音で動作します。
• 締付力範囲：800〜1650トンで、大型成形に対応します。
• スライドプレート（プラテン）を再設計し、締付応力の分布が改善され、軽快で高速な稼働と長寿命を実現します。
• SPI規格に準拠した改良型イジェクタシステムにより金型セットアップが高速化され、イジェクタロッドのスペースも十分です。
• ガイドロッド間のスペース拡大と最大ストロークにより、多様な金型に対応する生産の柔軟性を提供します。

詳細な主な利点

• 低エネルギー消費：Innovance Servo Driveが消費電力を削減し、非常に低騒音で動作します。
• 生産の柔軟性：ガイドロッド間のクリアランス拡大と最大ストロークで多様な金型を許容。
• プラテン再設計：締付応力の分布改善、軽快で高速な動作、耐久性向上。
• 金型セットアップの高速化：SPI標準のイジェクタ配列と十分なイジェクタロッドスペース。
• 性能向上：ベアリングガイド採用の射出ユニットで射出シリンダーの均一な動作を実現。
• サイクル短縮：高圧射出と高速回復によりサイクルタイムを短縮。
• 人間工学：安全扉・カバーを最適化し、操作・保守の作業スペースを確保。
• 低メンテナンス：繰り返し性と信頼性の高い生産を低い保守で実現。

欧州仕様とコンポーネント

• EUROMAP標準の穴あけパターンおよびイジェクタパターン（プラテン設計により異なる場合あり）。Tスロットやその他のパターンはオプション対応。
• 欧州製コンポーネント：油圧バルブはBosch RexrothまたはVickers、油圧ポンプはEckerle、リニアトランスデューサはGefranまたはNovotechnik、電気部品はSiemens、Schneider、Telemechanique、PILZ。

コントロール

• B&R (PPC2200) コントローラ：高速用途および生産セル全体の管理に対応する統合オートメーションソリューション。
• 15.6インチのユーザーフレンドリーなマルチタッチディスプレイでプロセスを明確に可視化。
• インテリジェント制御システム：CAN-busベースのI/Oで高速応答と信頼性を確保；特殊オプション/自動化用に絶縁拡張可能なI/Oを提供。
• データ：USBメモリによる金型データ無制限保存；生産、設定、アラーム、ログの高度なレポート；クラウド/IoT接続対応のネットワーク機能。

射出

• 射出圧力範囲：21000 PSI〜36000 PSI（クロスパラレル高圧射出シリンダによる）。
• ショットサイズ範囲：約4 oz〜109 oz（スクリュー/モデルにより異なる）。
• 射出ユニットの給餌点はL/D比17〜25を許容。
• リニアベアリングベースの射出ユニットにより射出応力を均等に分散し、再現性と信頼性を向上。
• 高トルク高速油圧モーターと比例式バックプレッシャー制御で均一な回復を実現。

クランプ表
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Max Daylight (mm) | Mould Platen (HxV) (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Center Ring Diameter (mm) | Ejector Stroke (mm) | Ejector Force (t)
Unit | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

射出ユニット — スクリュー / ストローク / 排出容量 / 射出重量 (PS)
Machine Model | Screw Diameter (mm) (examples) | L/D ratios (examples) | Screw Stroke (mm) | Swept Volume (cm3) (examples) | Injection Weight (PS) (g) (examples)
Unit | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

射出ユニット — 圧力 / 速度 / 回転数 / ノズル
Machine Model | Injection Pressure (Max.) (kgf/cm2) (examples) | Injection Rate (cm3/s) (examples) | Screw Rotation Speed (rpm) (Max) | Nozzle Contact Force (t) (Max) | Nozzle Stroke (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

注意
仕様は予告なく変更される場合があります。
