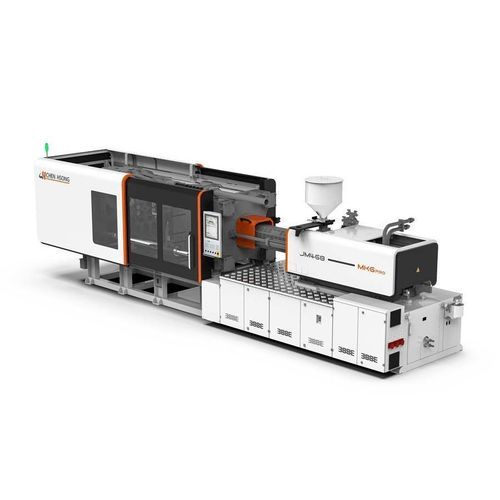

横型射出成形機 MK6PRO

油圧サーボ高速サイクル試料採取付き

概要
卓越した安定性、高い歩留まり、および実証済みの信頼性を基本理念に、MK6シリーズは洗練された産業設計と高度なインテリジェント制御技術を組み合わせています。射出成形のベンチマークモデルです。

型式例
JM468-MK6 PRO（MK6PROシリーズの型式例）。

制御
本機は高信頼のKEBAまたはB&R制御システムを（要望により）統合可能で、精密な動作を実現します。

主な利点

• 高い歩留まりと信頼性を実現する安定性と産業設計
• eDrive™（オプション）：金型の開閉および射出と同時に同時成形を行えることで生産効率を10%～30%向上
• 部品品質：保持時間延長のため26%大きい動力ユニット、成形重量18%増でより広い部品サイズに対応
• 同時回生／並列プラスチック化をサポートしサイクルタイムを改善

用途

• 航空宇宙・防衛
• 電子機器
• コンシューマーエレクトロニクス
• 化粧品用パッケージ
• 自動車

オプション／設定可能な機能（製品ページに表示の選択例）

• 磁気金型クランプ用 Euromap 70 & 70.1 インターフェース
• 金型高さ延長
• 機械式安全バー
• センサー付電動ドア（前面）
• 赤外線ライトガード（前面ドア）
• 金型高さ調整用自動潤滑
• 金型高さ調整用手動潤滑ポンプ
• 追加コアプル
• 追加エアブロー
• 並列コアプル動作
• イジェクション・オン・フライ（飛行中押出し）
• 自動クランプ力制御
• バイメタルスクリューおよびバレル
• シャットオフノズル
• 射出ユニット自動潤滑
• 同時回生／並列プラスチック化
• 射出ユニット用手動潤滑ポンプ
• 断線熱電対検知アラーム
• 油圧/空気圧バルブゲート制御
• 電源ソケット 240V1P32A
• 油圧バイパスフィルター
• 油圧油プレヒート
• Industry 4.0 接続性
• OPC-UA インターフェース

コントローラ／スマート機能
iChen™ Smart ファミリーの一部：iChen Smart Factory（現場でのローカル制御・実行）、iChen Cloud（マルチサイト接続と解析）、iChen AI Molder（金型トライを短縮し、生産を安定化し、品質の一貫性を高める機械側アシスタント）。

製品表 — クランプ（概要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Clamp Force — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Clamp Opening Stroke (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Platen Dimensions (HxV) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distance Between Tie Bars (HxV) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Mold Thickness (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Max. Daylight — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Ejector Force (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Ejector Stroke (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
No. of Ejectors — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Locating Ring Diameter — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

製品表 — 射出ユニット（概要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Screw Diameter — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Screw L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Injection Capacity (Calculated) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Injection Shot Weight (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Injection Pressure (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Injection Rate (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Injection Speed (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Injection Stroke (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Plasticising Rate (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
Screw RPM (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Nozzle Contact Force (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Nozzle Stroke (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

製品表 — その他（概要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
System Pressure — MPa — 17.5 (all models)
Motor Power (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Barrel Heating Power (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Temperature Control Zones — Zone — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Machine Dimensions (L×W×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Oil Tank Capacity — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Machine Weight — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

備考
仕様は予告なく変更される場合があります。
