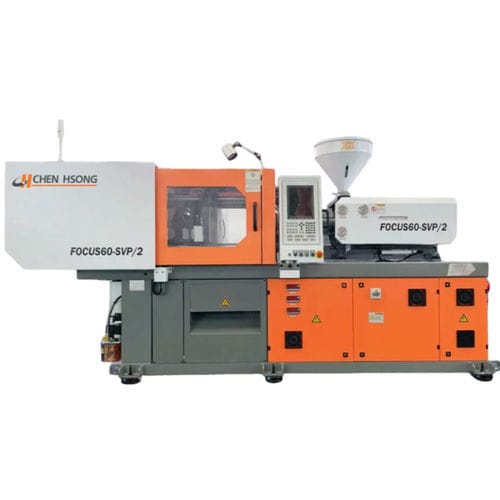

横型射出成形機 FOCUS SVP/2 series

油圧式

概要
FOCUS SVP/2 Seriesは、産業用射出成形向けの省エネソリューションとして位置付けられた省エネルギー型射出成形機のシリーズです。本シリーズは、速度制御されたサーボモータが固定式内部ギアポンプを駆動し、システム圧力をリアルタイムで計測することで、消費エネルギーの低減、高精度、低騒音、低慣性を実現します。

Inovance サーボドライブシステム
Inovanceのサーボドライブは射出成形機向けに最適化されており、高性能・高精度・低騒音でメンテナンスも容易です。本サーボ採用機は最大で約80%の省エネ効果が期待できます。

省エネルギー機構
SVP/2システムは速度制御サーボモータで固定式内部ギアポンプを駆動します。圧力センサーがシステム圧力をリアルタイムで計測し、実際の需要に応じた必要流量のみを供給するため、不要な消費を排除します。その結果、エネルギー消費の低減、制御精度の向上、騒音低減、低動的慣性が得られます。

クランプ

• 締付力：20～60トン（型式：20、35、60）

欧州仕様

• EUROMAP規格：穴配列およびエジェクタ配列はEuromap基準に準拠。
• Tスロット等のプラテン配列はリクエストにより対応可能。

注意
プラテン設計により穴配列／エジェクタ配列が標準と異なる場合があります。

欧州製コンポーネント

• 油圧バルブ：Bosch Rexroth または Vickers
• 油圧ポンプ：Eckerle
• リニアトランスデューサ：Gefran または Novotechnik
• 電気部品：Siemens、Schneider、Telemecanique、PILZ

クランプ - 表
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

仕様は予告なく変更される場合があります。

射出ユニット - 表（スウェプトボリューム／射出重量／スクリュ径／L/D）
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

射出ユニット - 表（射出圧／塑化能力／スクリュ回転速度／スクリュストローク）
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

仕様は予告なく変更される場合があります。

コントロール

• B&Rコントローラ：高速用途および生産セルの統合管理向けの統合オートメーションソリューション。
• ユーザーフレンドリーなタッチスクリーン：10.4" マルチタッチHMIによりプロセスの可視化と操作が容易。
• インテリジェント制御：CAN-BusベースのI/Oにより高速応答と信頼性を確保。
• 柔軟性：特殊オプションや自動化向けに分離・拡張可能なI/Oを提供。
• データ保存：USBメモリによる金型データの無制限保存。
• 高度なレポート：生産、設定、アラーム記録、運転ログの報告。
• ネットワーク対応：クラウドサービスやIoT統合への接続準備済み。

オプション等（抜粋）

• 追加コアプラー（最大6個）
• コアの平行移動
• エジェクタの平行移動
• Euromap 70および70.1対応
• より大きな最大金型高さ
• 金型高さ調整時の自動潤滑
• バイメタルスクリュー／バレル、PET/PVC向けスクリュー機能、シャットオフノズル、バレル断熱、並列塑化
• 最大16ゾーン統合ホットランナー（Euromap 14標準）
• Industry 4.0およびOPC-UA対応

技術仕様

• シリーズ名：FOCUS SVP/2 Series
• 締付力範囲：20 t〜60 t（モデル：20、35、60）
• 開口ストローク範囲：230 mm～270 mm（モデル別）
• 最大開口範囲：400 mm～600 mm（モデル別）
• 金型プラテン寸法（HxV）：370 x 340 mm ～ 450 x 450 mm
• タイバ間スペース（HxV）：250 x 220 mm ～ 310 x 310 mm
• エジェクタストローク/力の例：60 mm / 1.7 t（20）；60 mm / 2.7 t（35）；75 mm / 2.8 t（60）
• 射出ユニット容積の例：20–30 cm³（20）、43–70 cm³（35）、63–98 cm³（60）
• スクリュー径（例）：18–22 mm（20）、22–28 mm（35）、25–31 mm（60）
• L/D比：構成により典型的に17.5–23
• 最大スクリュー速度の例：最大290 rpm（20）、230 rpm（35）、240 rpm（60）
• 制御システム：B&RコントローラとCAN-Bus I/O；10.4" マルチタッチHMI
• 省エネルギー：Inovanceサーボ採用で最大約80%の省エネが期待されます
