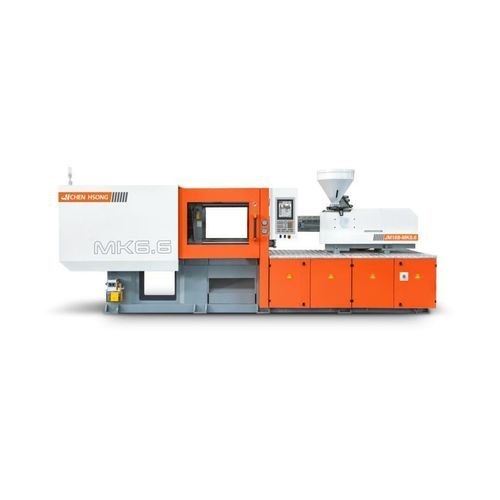

横型射出成形機 JM-MK6.6 series

油圧式ポリカーボネート用パソコン用

MK6.6 Euroseries の主な利点

• 機械の知能性と人間工学 産業生産向けに最適化された制御とオペレーターアクセス。
• 実績あるトグル設計 高速かつ安定した動作を実現する運動制御プロファイル。
• 高強度プラテン 特許取得の構造によりプラテンの変形を低減し、均一な締付け力を実現。
• 高精度射出ユニット 射出用リニアガイドにより安定性と繰り返し精度を確保。

数十年の経験に基づくトグル設計
経験豊富な機械技術者がシミュレーションと実機検証でトグルの運動学を最適化しました。内部摩擦や衝撃を低減し、タイバー全体に荷重を均等に配分、プラテンの平行度を維持してフラッシュや摩耗を最小化します。結果として滑らかで振動のない動作を実現し、エネルギー効率と部品寿命が向上します。

トグル設計と油圧の統合
流体力学シミュレーションと微調整により油圧回路が最適化され、高速かつ精密で再現性のある締付け・射出制御を提供します。

高品質部品のための強化プラテン
中心部を補強した特許プラテンにより変形が少なく、金型への均一な締付力を実現して金型保護と成形品の寸法安定性を向上させます。

コントロール

• B&R 10.4" プロフェッショナルコントローラ 高速用途および生産セル管理向けの統合オートメーション。
• 使いやすいマルチタッチHMI 明確なプロセス表示と直感的な操作。
• CAN-Bus ベース I/O とカスタマイズ制御 高速応答と信頼性。MK6.6シリーズ向けに最適化。

生産事例

• 部品例 — LED照明用部品 射出量(ショット): 121 g；キャビティ: 8；材料: PC；サイクルタイム: 32.4 s。
• 金型 重量: 350 kg；寸法: 400 mm x 400 mm x 300 mm。

性能ハイライト
比較例に対する乾燥サイクルおよび射出速度の向上。生産シミュレーション指標：年間最大11か月、1日21時間稼働を想定；消費電力例 0.17–0.35 kW·h；10年で約800万ショット、想定エネルギー節約 約€29,400（シミュレーションに基づく例示値）。

クランプ（表）
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

射出ユニット（表）
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

技術仕様

• シリーズ: MK6.6 Euroseries
• ブランド: Chen Hsong
• コントローラ: B&R 10.4" プロフェッショナルコントローラ（MK6.6向けにカスタマイズ）
• 制御機能: マルチタッチHMI；CAN-Bus I/O；統合オートメーション
• 主な利点: 高度なトグル設計、最適化された運動プロファイル、特許プラテン、高精度射出ユニット（リニアガイド）
• 利用可能な機種と締付力: JM88-MK6〜JM668-MK6（クランプ表参照）
• 射出ユニットデータ: 機種毎に複数のスクリュー径とL/D比（射出ユニット表参照）
• 生産例: LED照明部品 — ショット重量121 g；8キャビティ；サイクル32.4 s
• ダウンロード可能なブローシャーが製品ドキュメントにあります（仕様書 / ブローシャーPDF）
