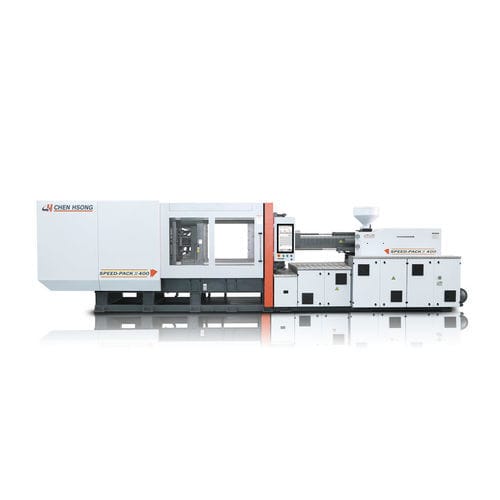

横型射出成形機 SPEED series

油圧式PET用PS用

概要
Speed & Speed Pack II シリーズは、Precision HydraulicsTM（日本開発）と高度な制御・シミュレーションソフトを採用し、不要な圧力損失を低減して高速度射出成形向けに油圧回路を最適化しています。

高精度射出
金型締め、射出、エジェクタ軸に高精度リニアトランスデューサを採用し、低圧での金型保護を実現します。バランスドダブル油圧シリンダとリニアガイドにより摩擦を低減し、安定した高精度の射出制御を提供します。

クランプ
クランプ力レンジ：SPEEDシリーズ 128–468 t、SPEED-PACKシリーズ 260–470 t。

Speed Pack シリーズの主な特長

• 高精度：クランプ用リニアトランスデューサ、低摩擦で高い繰返し精度を実現するバランスドダブルシリンダとリニアガイド。
• 高効率サーボモータ：エネルギー消費を最大80%削減しつつ、高精度・低騒音運転を実現。
• 無給油グラファイトブッシュ：自己潤滑性により給油不要で汚染・摩耗・コストを低減。
• 最適化された射出ユニット：高速度用途向けに最適化された標準射出ユニットで、より高い射出速度と圧力を実現。

欧州仕様

• EUROMAP対応：プラテンの穴配列およびエジェクタ配列はEuromap基準に準拠（プラテン設計により異なる場合あり）。
• 標準欧州コンポーネント：油圧弁（Bosch Rexroth または Vickers）、油圧ポンプ（Eckerle）、リニアトランスデューサ（Gefran または Novotechnik）、電気部品（Siemens、Schneider、Telemecanique、PILZ）。

制御・コントローラ

• B&R クローズドループコントローラ：高速用途および生産セル管理向け。
• 15.6インチ マルチタッチ HMI：プロセスの視認性を向上。
• CAN-Bus ベース I/O：高速応答。特殊オプションや自動化向けに絶縁・拡張可能な I/O を提供。
• データ保存・レポート：USB メモリ経由で金型データ無制限保存。生産、設定、アラームの高度なログとレポート。
• Industry 4.0 対応：クラウドサービス対応、OPC-UA インターフェースあり。

代表表 — クランプ（SPEED シリーズ）
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

代表表 — クランプ（SPEED-PACK シリーズ）
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

代表表 — 射出ユニット（SPEED シリーズ）
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

代表表 — 射出ユニット（SPEED-PACK シリーズ）
選択値：SPEED-PACK の射出テーブルは、機種ごとに体積、スクリュ径、L/D 比、射出速度/流量およびストロークに差があるものの、SPEED シリーズの値を基にしています。

注意
仕様は予告なく変更される場合があります。

技術仕様

• 技術：Precision HydraulicsTM（日本開発）。
• クランプ範囲：SPEED 128–468 t；SPEED-PACK 260–470 t。
• 射出ユニット：機種により体積、重量、スクリュ径、L/D 比、圧力、流量が異なります（表参照）。
• 駆動／効率：高効率サーボモータ（最大80%の省エネ）。
• ブッシュ：無給油グラファイト自己潤滑ブッシュ。
• 制御：B&R クローズドループコントローラ；15.6" マルチタッチ HMI；CAN-Bus I/O；OPC-UA／Industry 4.0 対応。
• 欧州コンポーネント：Bosch Rexroth または Vickers バルブ；Eckerle ポンプ；Gefran または Novotechnik トランスデューサ；Siemens/Schneider/Telemecanique/PILZ 電気部品。
• オプション：Euromap インターフェース、金型高さ延長、安全バー、電動扉、赤外線ガード、自動／手動潤滑、追加コア引き／エアブロー、バルブゲート制御、Industry 4.0 接続、油圧バイパス／フィルタ、油予熱、その他構成可能なオプション。
