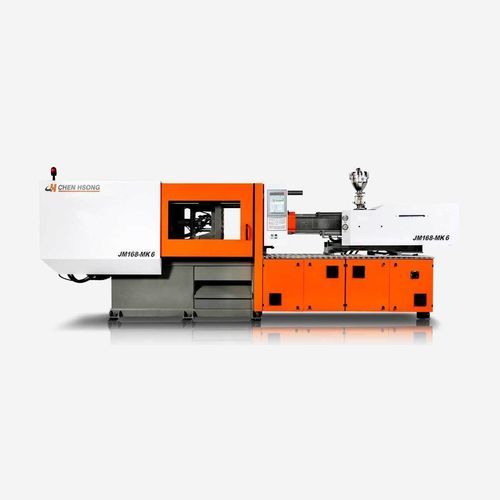

横型射出成形機 Mark 6

油圧サーボポリ塩化ビニル用PET用

概要
MK6はJetMasterシリーズ射出成形機の第6世代を示します。金型の締付機構、機械ベース、射出ユニットを強化し、JM88〜JM668の全機種で効率性と運転安定性を向上させています。

安定性と性能
強化されたプラテンとタイバー配置、改善された射出ユニットにより、締付応力の分散が向上し、高圧用途での射出挙動が均一になり、サイクル変動が低減されます。

精度 — 省エネルギー
MK6シリーズはSVP/3サーボ油圧技術を採用し、従来の定量ポンプ式機と比べて最大約80%の省エネを実現します。Precision HydraulicsTMは重要軸で0.05%以内の再現性を達成し、製品の均一性と良品率を高めます。

JM-MK6機の主な利点

• 低消費エネルギー：Innovanceサーボドライブにより最大80%の消費削減と低騒音運転を実現。
• 生産の柔軟性：タイバー間クリアランスの拡大とストローク最大化により、幅広い金型に対応可能。
• 再設計されたプラテン：締付応力の分散が最適化され、軽快で高速な動作と長寿命を実現。
• 金型セットアップの高速化：SPI標準対応の再設計されたエジェクタシステムと十分なエジェクタロッド空間により金型交換が迅速。
• 射出性能の向上：ベアリングガイド搭載の射出ユニットが二重シリンダーの均等動作と応力吸収を改善。
• サイクル短縮：高圧射出と高速復帰によりサイクルタイムが短縮。
• 人間工学：操作・保守作業のための充分なアクセスを確保する安全扉・カバー設計。
• 低メンテナンス：再現性の高い信頼性ある生産を低い保守で実現。

欧州仕様

• EUROMAP標準の穴あけパターンおよびエジェクタパターン（プラテン設計により異なる場合あり）。
• 標準欧州コンポーネント：油圧弁（Bosch Rexroth または Vickers）、油圧ポンプ（Eckerle）、リニアトランスデューサ（Gefran または Novotechnik）、電気部品（Siemens、Schneider、Telemechanique、PILZ）。

締付仕様（表）
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

射出ユニット仕様（表）
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

オプションと制御
統合B&R PPC2200コントローラ（MK6用にカスタマイズ）、クローズドループ制御、15.6"タッチHMI、CAN-bus I/O、Industry 4.0接続、OPC‑UA / Euromapインターフェース、データ保存とレポーティング。オプション：追加コアプラー、並列コア／エジェクタ動作、Euromap 70/70.1、金型高さ延長、金型高さ自動潤滑、トグル用無給油ブッシュ、二重金属スクリュー・バレル、PET/PVC用スクリュー機能、PVC/UPVCユニット、シャットオフノズル、逐次射出、バレル分離、並列可塑化、ホットランナー Euromap 14（最大16ゾーン）、飛翔中排出および飛翔中コア引抜き。

特徴 / 技術仕様

• 製品ファミリー：JetMaster MK6（JM-MK6シリーズ） 型式 JM88〜JM668。
• 駆動技術：SVP/3サーボ油圧システム、旧式の固定排気量機に対し最大約80%の省エネ。
• 繰返し精度：Precision HydraulicsTM は重要軸で0.05%以内の繰返し精度を実現。
• 締付力範囲：88 t 〜 668 t（機種により異なる）。
• 射出：クロスパラレル二重高圧シリンダー、射出圧力約21,000〜36,000 PSI、ショット量は機種や構成で約4 oz〜109 oz。
• スクリューL/Dおよび直径：機種ごとに複数のスクリュ��直径とL/Dオプションあり（射出ユニット表参照）。
• 規格・コンポーネント：Euromap準拠のインターフェース；主要欧州コンポーネントは Bosch Rexroth / Vickers（バルブ）、Eckerle（ポンプ）、Gefran / Novotechnik（トランスデューサ）、Siemens/Schneider/Telemechanique/PILZ（電装）。
• 制御・自動化：B&R PPC2200コントローラ、15.6"マルチタッチHMI、CAN-bus I/O、Industry 4.0およびOPC‑UA/Euromap接続。
• 利用可能なオプション：コアプラー、シャットオフノズル、特殊スクリュー/バレル、ホットランナー統合、逐次射出や多数の金型関連カスタマイズ。
