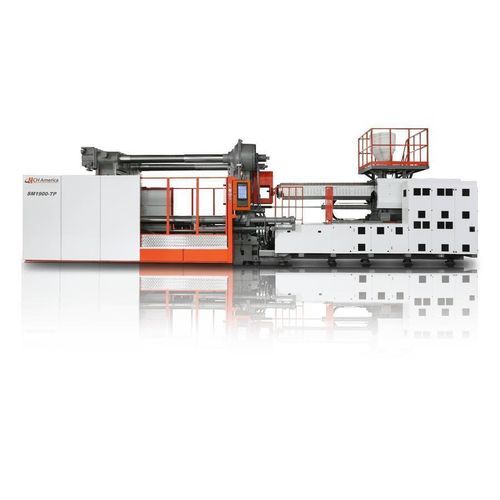

横型射出成形機 SM series

油圧式電動式ポリ塩化ビニル用

概要
SuperMaster Two‑Platen（SM‑TP）シリーズは、2008年に導入され、その後継続的に改良されたサーボ駆動の二板式射出成形機群です。高精度、安定性、高速性を目的に設計され、700〜6500トンのロック力をカバーし、大型の工業用途に対応します。

実績
世界中で数百台のSM‑TP（SM700〜SM6500）が稼働しており、自動車、包装、家電、技術プラスチック分野で安定した生産と金型保護を実現しています。

主な利点

• 高クランプ速度：開閉速度最大750 mm/sでサイクル時間を短縮。
• 省エネサーボ：Innovanceサーボにより消費電力を最大約80％削減、精度と低騒音を維持。
• Mix & Match構成：14種類のクランピングサイズと29種類の射出ユニットを組合せ可能。
• 高速セットアップ：金型高さ調整などのセットアップを約20秒で実行。
• 高圧射出：デュアルパラレル高圧シリンダーにより最大約28,000 PSIの射出圧。
• オプション：走行中エジェクタ、電動スクリュードライブ、シーケンシャル注入、充填ヒータ（ホットランナー）統合など。

欧州規格・部品

• プラテンの穴位置・エジェクタパターンはEUROMAP準拠（Tスロットやカスタムパターンは要相談）。
• 標準部品：Bosch Rexroth / Vickers バルブ、Eckerle ポンプ、Gefran / Novotechnik トランスデューサ、Siemens / Schneider 電装品。

制御

• Beckhoffコントロール：カスタマイズされたPLCパッケージ。
• 15インチ マルチタッチHMI：生産・設定に適した操作性。
• CAN‑Bus I/O、OPC‑UA対応：高速応答のI/O、拡張可能な絶縁チャネル、IoT/クラウド向けのデータ記録に対応。

射出ユニット

• 射出圧範囲：約18,000〜28,000 PSI（デュアルパラレル高圧シリンダー）。
• ショットサイズ範囲：小〜非常に大きいショットまで対応（複数の射出ユニットを用意）。
• メンテナンス性向上のためのスイベル式射出ユニット。
• 線形ベアリングによるユニット支持で射出応力を分散し再現性を向上。
• スクリュードライブ：高トルク油圧モータまたは電動ドライブオプション。比例弁/LDVTでバックプレッシャーを精密制御。

モデルと主要寸法（抜粋）

• SM700 — 700 t、プラテン最大 1,500 x 1,500 mm、最大デイライト 2,300 mm。
• SM1250 — 1,250 t、プラテン 約 1,950 x 1,900 mm、最大デイライト 2,800 mm。
• SM3000 — 3,000 t、プラテン 約 2,800 x 2,760 mm、最大デイライト 3,900 mm。
• SM6500 — 6,500 t、プラテン 約 3,800 x 3,630 mm、最大デイライト 5,200 mm、エジェクタ力 最大 80 t。

射出ユニットの例（抜粋）

• J1 — スイープ容積 2,164 cm3、スクリュー径 83 mm、L/D 22。
• J2 — スイープ容積 2,545 cm3、スクリュー径 90 mm、L/D 20.3。
• Q2 — スイープ容積 7,964 cm3、スクリュー径 130 mm、L/D 20.3（116+ cm3 までの大型ユニットあり）。

仕様

• シリーズ：SuperMaster Two‑Platen (SM‑TP)
• クランプ範囲：700–6500 t
• クランプ速度（開/閉）：最大 750 mm/s
• サーボ省エネ：Innovanceで最大 80% 削減
• 射出圧：約 18,000–28,000 PSI
• プラテン寸法：1,500 x 1,500 mm 〜 3,800 x 3,630 mm
• 最大デイライト：最大 5,200 mm（SM6500）
• 制御：Beckhoff PLC、15" HMI、CAN‑Bus I/O、OPC‑UA オプション
• オプション：Mix & Match 構成、Hot Runner（最大 60 ゾーン EUROMAP14）、シーケンシャルバルブ、電動スクリュードライブ、PET/PVC 特性

注意
プラテンの穴配列やエジェクタパターンはEUROMAPに準拠しますが、プラテン設計により異なる場合があります。仕様は参考値であり予告なく変更されることがあります。詳細は技術仕様書をご参照ください。
