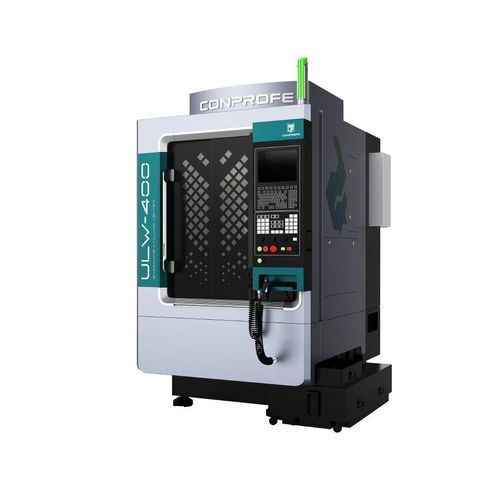

3軸マシニングセンタ ULW-400

縦型ガラス用セラミック用

概要

• 難削材の加工課題に対応する自社開発のインテリジェント超音波加工システムを搭載
• オプション：主軸貫通型の超臨界二酸化炭素（ScCO2）クライオ冷却システムおよびMQL冷却システムによるクリーン加工
• 高速（18,000–50,000 rpm）超音波電動スピンドル
• 硬脆材料および金属材料の加工要件に対応する2種類のねじガイド保護（オプション）
• 位置決め精度5 μm、繰返し精度3 μmの安定した高精度加工
• 鋳鉄とアルミニウムを組み合わせた二重構造の作業台により、防錆性とテーブル剛性を確保
• 工具マガジン拡張可能

製品の特長

• 高い安定性を持つガントリーフレーム構造と軽量な可動部により、機械の精度向上と動的特性の改善を実現
• 有限要素解析（FEM）による熱対称構造の設計により、熱変形の影響を低減し、長期にわたる高剛性を確保
• 振動減衰性に優れた鋳鉄を採用し、高い動的切削性能、安定性、信頼性を実現
• FEMによるベッド構造剛性の継続的な改善で最適設計を追求
• 超音波加工の特長 — 工具先端に作用する高周波超音波振動（15–70 kHz）：微小割れを抑制、切削力を低減し加工効率を向上、工具寿命を延長、バリを最小化し表面品質を改善
• SIEMENS製CNCコントローラとLMS振動騒音試験システムを採用

適用例
セラミックス、サファイア、ガラス、窒化ケイ素や炭化ケイ素等の硬脆材料、炭素繊維複合材、超合金（チタン合金等）などの難削材の高精度・高効率加工に適する。小物部品の加工や微細穴あけにも適用可能。

技術パラメータ
項目: ULW-400A | B | C
X/Y/Z軸ストローク: 400*400*150 mm
作業台寸法: 400*400 mm
作業台最大荷重: 100 kg
超音波スピンドル: 標準
スピンドル径: ⌀80 | ⌀80 | ⌀100 mm
最大スピンドル回転数（短時間）: 40,000 | 50,000 | 40,000 rpm
最大スピンドル回転数（連続）: 32,000 | 40,000 | 32,000 rpm
定格モータ出力: 3.7 | 3.7 | 6 kW
X/Y/Z軸早送り速度: 15/15/15 m/min
X/Y/Z軸最大送り速度: 10/10/10 m/min
X/Y/Z軸位置決め精度: 0.005 mm
X/Y/Z軸繰返し精度: 0.003 mm
ツールマガジン種類: アンブレラタイプ
ツール保持数: 12 | 13 | 11（工具数）
総重量（付属品含む）: 2,100 kg
機械寸法（LxWxH）: 1,245x1,750x2,130 mm
CNCコントローラ: SIEMENS 828D-280
保護: 三層保護

仕様／技術仕様

• モデル: ULW-400
• X/Y/Zストローク: 400*400*150 mm
• 作業台寸法: 400*400 mm
• 作業台最大荷重: 100 kg
• スピンドル径オプション: ⌀80 または ⌀100 mm
• 最大スピンドル回転数（短時間）: 最大 50,000 rpm（モデル依存）
• 最大スピンドル回転数（連続）: 最大 40,000 rpm（モデル依存）
• 定格モータ出力: 3.7 kW または 6 kW（モデル依存）
• 早送り速度（X/Y/Z）: 15 m/min; 最大送り速度（X/Y/Z）: 10 m/min
• 位置決め精度: 0.005 mm; 繰返し精度: 0.003 mm
• ツールマガジン型式: アンブレラ; 容量 11–13 工具（モデル依存）
• 総重量（付属品含む）: 2,100 kg
• 設置寸法（LxWxH）: 1,245 x 1,750 x 2,130 mm
• CNCコントローラ: SIEMENS 828D-280
• 保護: 三層保護
