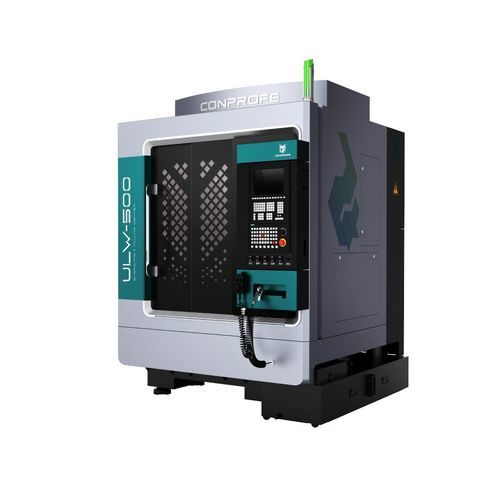

3軸マシニングセンタ ULW-500

縦型ガラス用セラミック用

製品概要

• 自社開発のインテリジェント超音波加工システムを搭載し、加工困難な材料の加工に対応
• オプション：超臨界二酸化炭素（ScCO2）による主軸貫通冷却のクライオジェニックシステム、およびMQL冷却システムによるクリーンな加工
• 高回転超音波電動スピンドル（18,000–50,000 rpm）
• 脆性材および金属材料の加工ニーズに対応する2種類のねじ案内保護オプション
• 位置決め精度5μm、繰り返し精度3μmの安定した高精度加工
• 鋳鉄とアルミニウムを用いた二重ワークベンチ構造により、防錆性とテーブル剛性を確保
• 拡張可能な工具マガジン

製品の特長
ポータルフレーム構造により高い安定性と軽量な可動部を実現し、機械の精度と動的性能を向上。
有限要素法（FEM）を用いて設計された熱的対称構造により、熱変形を効果的に低減し、長期的な高精度に必要な剛性を確保。
振動減衰性に優れた鋳鉄を採用し、優れた動的切削性能、安定性、信頼性を提供。
FEMによるベッド剛性の継続的な強化により、最適な構造設計を実現。

主な機能的利点

• 加工困難材向けの自社開発インテリジェント超音波加工システム
• 高回転超音波電動スピンドル（18,000–50,000 rpm）
• 安定した高精度加工：位置決め精度 5μm、繰り返し精度 3μm
• クリーンな加工のためのオプション：ScCO2クライオジェニック主軸貫通冷却およびMQL冷却システム
• 超音波加工の利点（工具先端振動 15–70 kHz）：微小な割れを抑制；切削力低減；加工効率と工具寿命の向上；バリ低減；表面品質向上

適用事例
セラミックス、サファイア、ガラス、炭化ケイ素などの硬脆材料、炭素繊維複合材、スーパー合金（チタン合金等）およびその他の加工困難材の高精度・高効率加工に適しています。小物部品加工や微小穴加工にも適合します。

技術仕様
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

特性 / 技術仕様

• 型式：ULW-500
• X/Y/Z軸移動量：500 x 400 x 300 mm
• ワークテーブル寸法：500 x 400 mm
• 最大テーブル積載質量：200 kg
• スピンドル径：⌀100 / ⌀120 mm
• 最大スピンドル回転数（短時間）：40,000 / 30,000 rpm
• 最大スピンドル回転数（連続）：32,000 / 24,000 rpm
• 定格モータ出力：6 / 7.5 kW
• X/Y/Z軸早送り速度：15 m/min
• X/Y/Z軸最大送り速度：10 m/min
• 位置決め精度：0.005 mm
• 繰り返し精度：0.003 mm
• 工具マガジン：アンブレラ型、容量 14 / 12 工具
• 総重量（付属品含む）：3,500 kg
• 機械寸法（LxWxH）：1,650 x 1,880 x 2,405 mm
• CNCコントローラ：SIEMENS 828D-280
• 保護：三層保護
