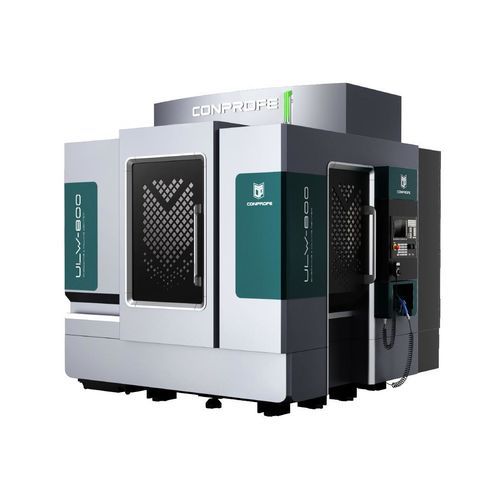

3軸マシニングセンタ ULW-800縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム合金用, 炭化ケイ素用, カーボンファイバー強化複合材, ガラス用, セラミック用, サファイア
- スピンドル
- HSK A-63
- ツールステーション数
- 24ツールステーション, 20ツール
- 関連機能
- 切断, 彫刻
- 応用
- 小部品製造
- その他の特徴
- 高性能, 高速, 高精度, 超音波, マイクロマシニング用
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
350 mm
(13.78 in)- 回転速度
最少: 18,000 rpm
(113,097 rad.min-1)最大: 50,000 rpm
(314,159 rad.min-1)- 出力
6 kW, 7.5 kW
(8.16 hp, 10.2 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
1,000 kg
(2,205 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.003 mm
(0.00012 in)- 総重量
9,000 kg
(19,841.6 lb)- 全長
2,990 mm
(117.7 in)- 全幅
2,935 mm
(115.6 in)- 全高
2,875 mm
(113.2 in)
詳細
製品概要
製品の特長
ゲントリ構造により構造安定性が高く、移動部は軽量化され機械の動的特性と加工精度を向上させます。
FEMに基づく熱対称設計により長時間運転時の熱変形を最小化します。
優れた振動減衰特性を持つ鋳鉄を採用し、安定した切削性能を確保します。
ベッド構造はFEMにより剛性を継続的に強化しています。
セラミック、ガラス、サファイア、炭化ケイ素などの難削材加工に対応する超音波加工機能を搭載。
複数の回転数構成を備えた高回転超音波スピンドルを採用。
精密生産に適した安定した位置決めと繰返し精度を提供します。
クリーンな加工のための冷却オプション（冷凍・MQL）を選択可能です。
超音波加工の利点
適用事例
技術仕様
- 難削材・脆性材の加工に対応するインテリジェント超音波加工システム
- オプション：主軸貫通型超臨界CO2（ScCO2）冷却システムおよびMQL冷却システムによるクリーン加工
- 高回転超音波電動スピンドル（バリアントにより18,000～50,000 rpm）
- 硬脆性材料および金属材料向けのねじガイド保護オプション
- 位置決め精度5 μm、繰返し精度3 μmの安定した高精度加工
- 鋳鉄とアルミニウムを組み合わせた二重構造ワークベンチで剛性と耐錆性を両立
- 拡張可能な工具マガジン（ディスク型またはチェーン型）
製品の特長
ゲントリ構造により構造安定性が高く、移動部は軽量化され機械の動的特性と加工精度を向上させます。
FEMに基づく熱対称設計により長時間運転時の熱変形を最小化します。
優れた振動減衰特性を持つ鋳鉄を採用し、安定した切削性能を確保します。
ベッド構造はFEMにより剛性を継続的に強化しています。
セラミック、ガラス、サファイア、炭化ケイ素などの難削材加工に対応する超音波加工機能を搭載。
複数の回転数構成を備えた高回転超音波スピンドルを採用。
精密生産に適した安定した位置決めと繰返し精度を提供します。
クリーンな加工のための冷却オプション（冷凍・MQL）を選択可能です。
超音波加工の利点
- 工具先端での超音波振動（15–70 kHz）
- 微小ひび割れを抑制
- 切削力を低減し加工効率を向上
- 工具寿命を延長
- バリの発生を最小化
- 表面品質を向上
適用事例
- セラミック、サファイア、ガラス、炭化ケイ素などの硬脆性材料の高精度加工
- 炭素繊維複合材料や耐熱合金（例：チタン合金）の加工
- 小物部品加工や微細穴の穴あけ
技術仕様
- 機種：ULW-800A | B | C
- X/Y/Z軸移動量：800×800×350 mm
- テーブル寸法：850×850 mm
- 最大テーブル荷重：1000 kg
- スピンドル径：Ø100 | Ø120 | Ø150 mm
- 最大回転数（短時間）：40,000 | 30,000 | 18,000/24,000 rpm（バリアントにより異なる）
- 最大回転数（連続）：32,000 | 24,000 | 14,400/19,200 rpm（バリアントにより異なる）
- 定格モータ出力：6 kW | 7.5 kW | 15/20 kW（A63オプション）
- 早送り速度 (X/Y/Z)：24/24/24 m/min
- 最大送り速度 (X/Y/Z)：10/10/10 m/min
- 位置決め精度：0.005 mm（5 μm）
- 繰返し精度：0.003 mm（3 μm）
- 工具マガジン：ディスク型またはチェーン型；容量20–24工具
- 総重量（付属品含む）：約9,000 kg
- 機械外形 (L×W×H)：2,990×2,935×2,875 mm
- CNCコントローラ：SIEMENS 828D-280
- 保護：三層保護
