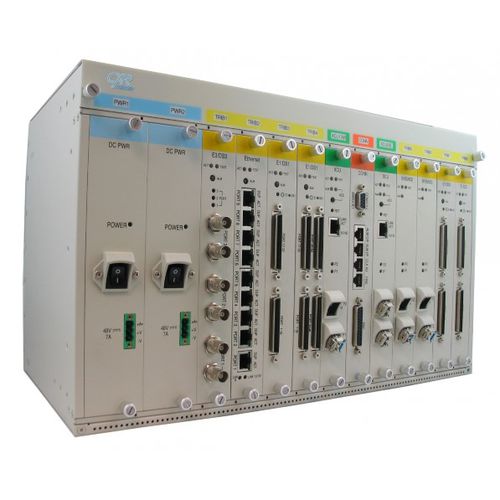

PDH多重化装置 HX9400R

このシステムはSTM16 / OC48に進化しており、ソフトウェアの選択とトリビュタリー・カードの選択により、SDHまたはSONETモードで動作する。 このモジュール式高密度システムは、2つのアグリゲートリングSTM1-4/OC3/12、最大3つのサブリングSTM1/OC12 SNCP/UPSR、または6つのSTM1/OC12 MSP (1+1)、または1つのSTM4/OC12 MSP (1+1)で構成できます。VC11、VC12、VC3からVC4までのフルクロスコネクトが提供される。PDHのE1/T1/E3/DS3リンクとイーサネット/ギガビット・イーサネットLANをQoSと高速プロテクションで伝送・分配する真のSDH/SONET HUBです。 HX9400R-6Uトリビュタリ・カードには以下が含まれます： 252 x E1またはT1 12 xDS3またはE3 10/100BaseT×32または1000BaseT×6 MSP付きSTM1/OC3 x 6 (1+1) 3 x STM1/OC3 SNCPサブリング MSP付きSTM4/OC12 x 1 (1+1) 32 x 4 RS232非同期 またはこのカードと8スロットのミックス HX9400Rシステムの冗長セントラルカードは、CPU、クロスコネクト、およびカードあたり2つのSFPモジュールの独立サポートを統合しています。2枚のCC4（CPU）カード上の4つのSFPは、STM4/OC12またはSTM1/OC3モジュールを装備して、以下のアグリゲート構成を提供できます： SDHの場合 2リングSTM1/4 SNCPまたは 1リングSTM1/4 SNCPおよびMSP（1+1）、4ファイバーまたは 2バスSTM1/4 MSP（1+1）または 1リングSTM1/4 SNCPおよび1バスMSP（1+1）
