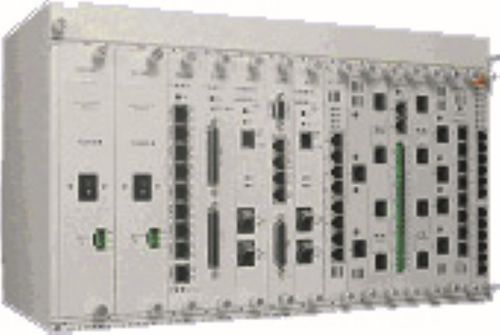

PDH多重化装置 HX9500R

HX9500R-6Uは、強力なHX9400R SDH/SONETシステムと多目的なTDM/PDH QX3440マルチプレクサの機能を統合したモジュール式システムです。 HX9500R-6Uは、2リングSTM4-1/OC12-3をサポートする2枚のCPU/アグリゲートカードを装備しています。このカードには、4.9GbpsのSDH/SONET VCxxクロスコネクトと42MbpsのDACSまたはITクロスコネクトが統合されています。HX9500Rは、標準のHX9400Rカード（STMx/OCx、E1/T1、E3/DS3、FE/GE）およびすべてのQX3440カード1/2スロット（E1/T1、音声、アナログ、Vxx、RS232、ドライ接点......）を使用します。 HX9500Rは、622Mbpsまたは2 x 622MbpsのSDH/SONETパイプでIP/音声/ビデオ/SCADAを配信する中小規模ノード向けのコンパクトなソリューションです。QX3440、HX9400、HX9500の各機器を同一ネットワークに統合できるため、機器や保守部品のコストを最適化できます。 HX9500Rは以下のカードを統合できます： 4トリビュタリNG SDH/SONETカード： これらのカードが提供する各E1、T1、E3またはDS3はクロック独立です。イーサネット/ギガビット・イーサネット・ポートは、EoS（Ethernet over SDHまたはSONET）で伝送され、レートはn VC12またはn VC3またはn VC4、最大4 VC4です。 1 STM-4 (OC-12) トリビュタリ MSP 1+1、 6 STM-1（OC-3）トリビュタリMSP 1+1、 3 STM-1 (OC-3) リングSNCP、 2 X 63 E1/T1ポート 3 x 3 E3/T3ポート 4 x 8 x 10/100BaseTまたは4ギガビット・イーサネット、レイヤー2スイッチ機能付き. 個別クロック同期機能付きTDM/PDHトリビュタリ・カード×6。イーサネット・トラフィックは、64KbpsのPPPまたはHDLCモードによるEoPDH、または4E1/T1（8Mbps）を介した標準MLPPPで伝送されます。 各カードは： 4 E1/T1または3 E1、SNCP-PDH 64kプロテクション、 8アナログE&M 2W/4W、 12FXSボイス 12 FXOボイス 2チャンネルG.SHDSL（2W）、 4チャンネルG.SHDSL（1W）、 オムニバスカード
