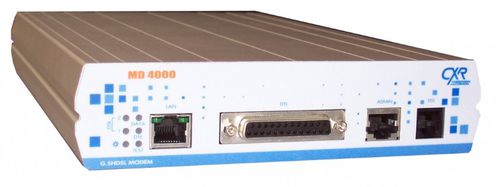

インピーダンス変換器 MD4000 series

イーサネットシリアルライン

MD42xx 2ワイヤーバージョン（64Kbps～2.3Mbps MD44xx 2/4ワイヤバージョン（64Kbps～4.6Mbps MD-4000は新世代のモデムで、ローカルループの延長や、音声、専用線、データ延長などの顧客アプリケーション用に開発されました。また、ポイント・ツー・ポイントのシリアル・インターフェースX21/V35/V28、テレコムのインターフェースMIC E1/T1、ISDN E1-PRIまたはS0/T0 BRIの伝送、あるいは1対または2対のメタル線でのLAN延長も可能です。 MD42ETおよびMD44ETは、G.703/G704ネットワーク要件に適合する欧州ETSI E1ネットワークおよび米国ANSI T1ネットワーク上で展開される。インピーダンスは75または120オームで、物理インターフェースにはBNCとRJ45があります。 MD42ETとMD44ETは、Telcoのローカルループに特に便利で、セントラルオフィスからのライン上で電源を供給する4線リピータを提供することができます。 MD42ETとMD44ETは、PBXを相互接続するため、またはE1-MIC/PRI Telco接続をPBXに非常にリーズナブルなコストで延長するために使用されます。 MD4230とMD4430は、1対の銅線で64Kbpsから2.3Mbps、2対の銅線で4.6Mbpsのレートで同期リンクを伝送する。MD4x30は、ルーター、スイッチ、コーデックなど、あらゆるタイプのデータ端末機器に接続できる。これらのインターフェースは、ソフトウェアでユーザー定義でき、DB25ケーブルのRS-530、X21、V35、V28をDB15、M34、DB37、DCEまたはDTEモードに変更するためのアダプテーションケーブルが提供されます。 MD4x30は、E1/T1 MD4xETとのインターフェースも可能で、E1からVxxインターフェースへの変換とライン延長を提供します。 MD44FTは、9/10mm銅線で最大4.6Mbps、384kbpsで最大17kmのイーサネットまたはLAN延長を提供します。
