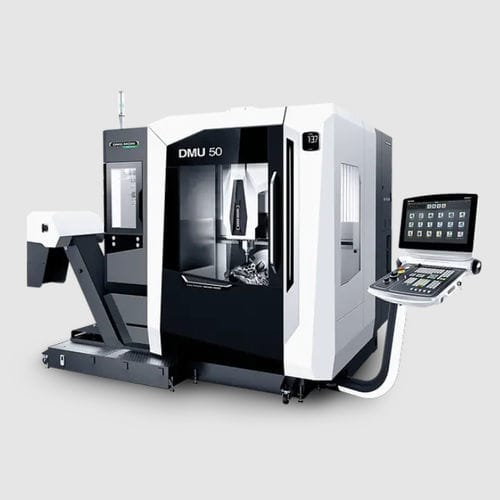

5軸マシニングセンタ DMU 50 3rd Generation 汎用回転テーブル30ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- 回転テーブル
- ツールステーション数
- 30ツール, 16ツール, 120ツール
- その他の特徴
- 精密
- X軸移動距離
650 mm
(26 in)- Y軸移動距離
520 mm
(20 in)- Z軸移動距離
475 mm
(19 in)- 回転速度
15,000 rpm, 20,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1)- 出力
21 kW, 35 kW, 46 kW
(28.55 hp, 47.59 hp, 62.54 hp)- 加工部品の最大高さ
600 mm
(24 in)- 最大テーブル積載量
300 kg
(661 lb)
詳細
最大20,000rpmの5軸加工
speedMASTER 15,000 rpm、21kW および 111Nm の基本バージョン
speedMASTER 15,000 rpm、46kW および 200Nm オプションあり
speedMASTER 20,000 rpm、35kW および 130Nm オプションあり
5軸同時加工用回転テーブル
テーブル荷重300 kgまで
B軸のスイベルエリア -35°/+ 110° 高い柔軟性
冷却テーブルベアリングによる高精度
30ポケットのツールマガジン（基本仕様
加工中でも前面から工具を装着可能
優れた視認性とアクセス性
オプションで60ポケットまたは120ポケット
高精度
最高の長期精度を実現する包括的な冷却コンセプト
一体型マシンベッド
ボールねじ直接駆動
全軸ダイレクトパス測定システム
---
