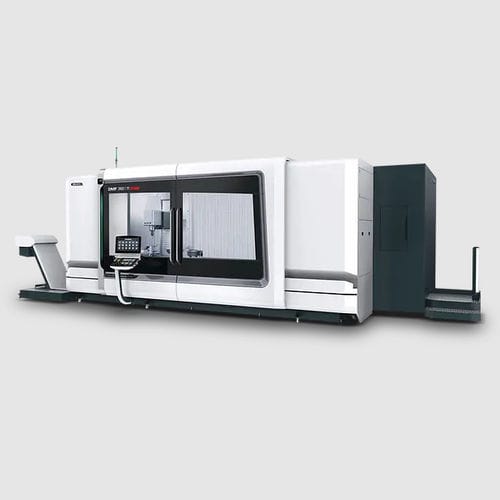

3軸マシニングセンタ DMF 360 linear5軸縦型コラム型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸
- 主軸の方向
- 縦型
- タイプ
- コラム型
- スピンドル
- SK50, HSK-A 100
- ツールステーション数
- 30ツール, 16ツール, 120ツール
- 応用
- 激しい使用に耐える
- その他の特徴
- 高精度, 高生産性
- X軸移動距離
3,600 mm
(142 in)- Y軸移動距離
1,100 mm
(43 in)- Z軸移動距離
900 mm
(35 in)- 回転速度
最大: 20,000 rpm
(125,664 rad.min-1)最少: 5,000 rpm
(31,416 rad.min-1)- 加工部品の最大高さ
930 mm
(37 in)- X軸の移動速度
80,000 mm/min
(52 in/s)- Y軸の移動速度
80,000 mm/min
(52 in/s)- Z軸の移動速度
80,000 mm/min
(52 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)
詳細
生産性
分離壁による経済的な振り子加工
30ポケットのツールマガジン、60ポケットまたは120ポケットも選択可能
最大80 m/minの高ダイナミクス
柔軟性
B軸と統合NCテーブルによる3軸または5軸加工
8,000 rpm～20,000 rpm、200 Nmの主軸バージョン
最大5,000 kgまでの長尺重量ワークの加工またはマルチクランプ
スピンドル
ベーシックスピンドル 8,000 rpm
15,000または20,000 rpmのspeedMASTERスピンドル（オプション）
SK50 / HSK-A100スピンドル、10,000 rpm、最大413 Nm（オプション）
精度
ミネラルキャスティング製のマシンベッドが高精度の基盤です。
熱対称トラベリングコラムによる最高の長期精度と剛性
ダイレクトパス測定システムを備えた基本機械
---
