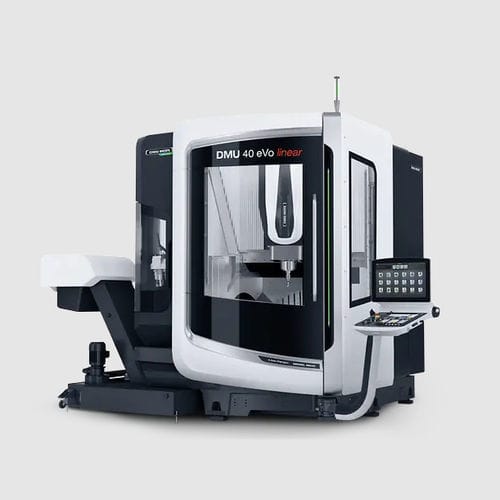

CNCフライス加工センター DMU 40 eVo linear縦型5軸ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 縦型
- 軸の数
- 5軸
- 構造
- スピンドル, ロータリーテーブル
- X軸移動距離
400 mm
(16 in)- Y軸移動距離
400 mm
(16 in)- Z軸移動距離
375 mm
(15 in)
詳細
実績のあるスイベルロータリテーブルによる5軸同時加工
B軸の旋回範囲 -5°/ +110°
250kgまでのテーブル荷重
テーブルユニット、テーブルベアリング、ドライブの冷却
ミルターン動作
C軸の回転数 最大1,200 rpm
モータースピンドル 18,000 rpm、130 Nm、HSK A63
スピンドル
speedMASTER 20,000 rpm（標準仕様
speedMASTER 15,000 rpm、200 Nm（オプション）
モータースピンドル 24,000 rpm（オプション）
精度
テーブルユニット、テーブルベアリング、ドライブの冷却
ボールねじドライブのベアリングとスピンドルナットの冷却
直線軸X/Y/Zの冷却ガイドウェイ
---
