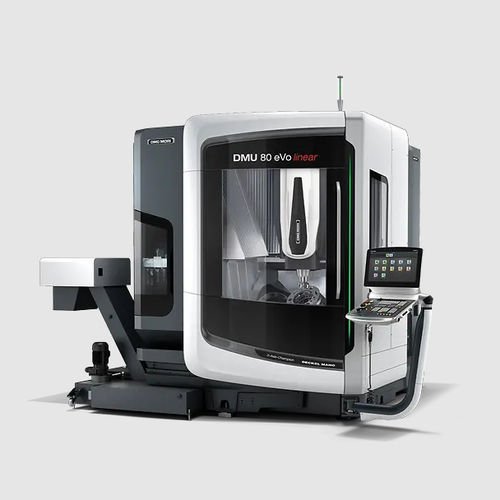

CNCフライス加工センター DMU 80 eVo linear汎用5軸回転テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 汎用
- 軸の数
- 5軸
- 構造
- スピンドル, 回転テーブル
- 直径
830 mm
(32.68 in)- X軸移動距離
800 mm
(31 in)- Y軸移動距離
650 mm
(26 in)- Z軸移動距離
550 mm
(22 in)
詳細
実績のあるスイベルロータリテーブルによる5軸同時加工
B軸の旋回範囲 -5°/ +110°
最大600kgのテーブル荷重
テーブルユニット、テーブルベアリング、ドライブの冷却
ミルターン運転
最大C軸回転数 1,200 rpm
モータースピンドル 18,000 rpm、130 Nm、HSK A63
スピンドル
speedMASTER 20,000 rpm（標準仕様
speedMASTER 15,000 rpm、200 Nm（オプション）
モータースピンドル 24,000 rpm（オプション）
精度
テーブルユニット、テーブルベアリング、ドライブの冷却
ボールねじドライブのベアリングとスピンドルナットの冷却
直線軸X/Y/Zの冷却ガイドウェイ
---
