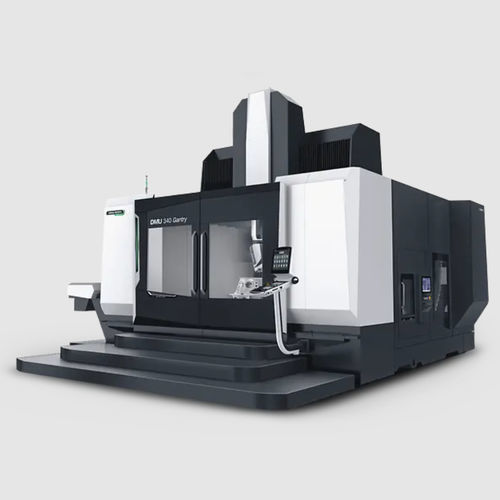

5軸マシニングセンタ DMU 340 縦型ガントリー型大きなワークピース
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- 応用
- 大きなワークピース
- その他の特徴
- 精密
- X軸移動距離
6,000 mm
(236 in)- Y軸移動距離
2,800 mm
(110 in)- Z軸移動距離
1,500 mm
(59 in)- 加工部品の最大高さ
1,540 mm
(61 in)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大テーブル積載量
30,000 kg
(66,139 lb)
詳細
精度
水冷式フィードドライブによる最高精度
2,500リットルのバンドフィルターユニットを標準装備
冷却リニアガイドウェイとアクティブスピンドル成長制御による最高の長期精度
パフォーマンス
最大40,000 mm/minの送り速度による高い動的性能
最大50 kNまでの高送り能力
市場最大のスピンドルレンジ：最大1,000 NmのpowerMASTERモータースピンドルと1,800 NmのtorqueMASTERギアスピンドル
効率性
インテリジェントなニーズベースのパワーユニットによるエネルギー消費の低減
油圧式重量補正機能付き垂直移動クロスビームによるガントリー設計。
最大243本の工具を収納可能な革新的なホイール式マガジン。
最大5 m/s²の高剛性とダイナミクス
熱硬化性構造
本質的に剛性の高いマシンベッドによる3点支持、基礎不要
最高15 µmまでの位置決め精度を実現する高温安定性基準
オプションの精度パックにより、位置決め精度は12 µmまで向上
短く連続したミーリングヘッド（ラム無し設計）
---
