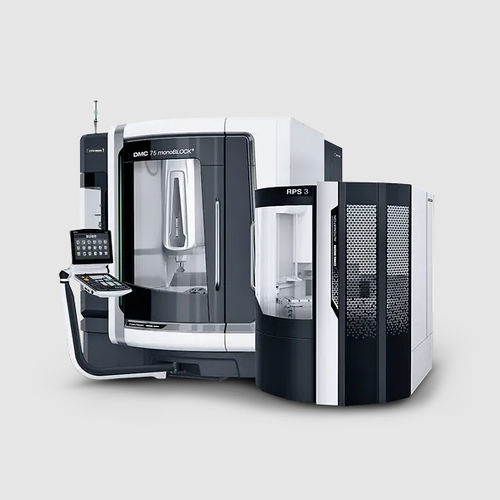

5軸マシニングセンタ DMC 75 monoBLOCK縦型16ツール精密
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- ツールステーション数
- 16ツール
- その他の特徴
- 精密
- X軸移動距離
750 mm
(30 in)- Y軸移動距離
650 mm
(26 in)- Z軸移動距離
560 mm
(22 in)- 加工部品の最大高さ
500 mm
(20 in)- 最大テーブル積載量
600 kg
(1,323 lb)- 位置決め精度
5 µm
詳細
人間工学的
前方から作業エリアへの自由なアクセス
上方からテーブル中央までクレーンで搬入可能
チップコンベアとクーラントシステムを含むフットプリントはわずか17 m²
精密
包括的な冷却対策、高性能クーラントユニット、マルチセンサー補正を標準装備
5μmからの位置決め精度を標準装備
高い静的質量とバランスの取れた可動部による強固な構造
多用途
回転テーブルとチップコンベアを含むフルパッケージ
5軸同時加工、60マガジンポケット、MPC(機械保護制御)を備えたベストプライス。
最大荷重600 kg、作業エリアへのクレーン積載は1,000 kgまで、ワークはø 630 mmまで対応可能
強固なmonoBLOCKコンセプト
monoBLOCK - 1つの鋳物から生まれる最高の安定性
大型で安定したスライドウェイを備えた一体型コラム、全軸に45 mmのローラーガイドウェイを装備
全軸φ40/50/40の大型ボールネジによる最大限の安定性
全コンポーネントのFEM最適化
回転テーブルのクランプ
---
