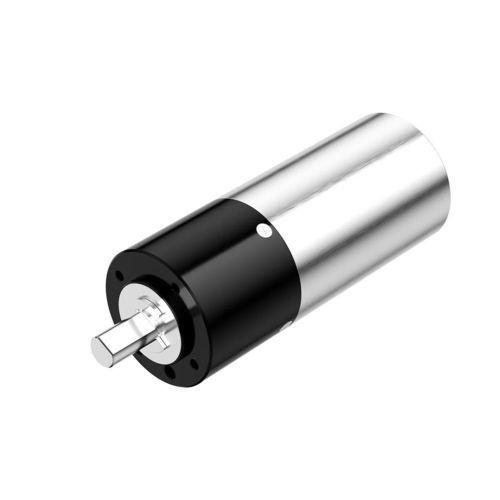

DCギアモーター PG-P36

同軸1 - 5 Nm0.5 - 1 Nm

製品概要
PG-P36は、粉末冶金歯車を採用した構成可能なプラネタリギアモーターで、コンパクトで用途別の伝動アセンブリ向けに設計されています。外径36 mm、ギアボックス長さ22.1〜47.9 mm、1〜4段のプラネタリ構成が選択可能です。モジュール設計により、指定されたモーターに合わせてモーター長を調整し、統合を容易にします。

主な特長

• 36 mmのフォームファクタで省スペース設置に対応
• ギアボックス長さオプション：22.1 / 30.7 / 39.3 / 47.9 mm
• 単段伝達効率が高い（約90％）ほか、多段仕様の効率データを用意
• 1〜4段で複数の減速比を選択可能、速度／トルクの柔軟な設定が可能
• 出力軸：ステンレス鋼、軸受：ボールベアリング
• 歯車材料：鉄系粉末冶金、プラスチック、金属
• ケース材質：金属
• 動作湿度：20%〜85% RH、動作温度：-30°C〜+100°C
• 設計・製造のカスタマイズ対応

技術仕様

• 型番：PG-P36
• 外径：36 mm
• ギアボックス長さ：22.1 mm、30.7 mm、39.3 mm、47.9 mm
• 利用可能な段数：1、2、3、4
• 段別減速比：1段：4.6；2段：16、24、36；3段：56、96、144、216；4段：256、384、576、864、1296
• 最大許容連続トルク（kgf·cm）：1段 7.5 / 2段 40 / 3段 60 / 4段 60
• 最大許容瞬間トルク（kgf·cm）：1段 11 / 2段 60 / 3段 90 / 4段 90
• 効率：1段 90% / 2段 81% / 3段 73% / 4段 65%
• モーター長：指定モーターに依存（調整可能）
• ギアボックスタイプ：プラネタリ構造

用途と統合
PG-P36は、産業用オートメーション、ロボティクス、精密アクチュエータ、計測機器など、スペース効率の高い速度／トルク変換が求められる機器のコンパクト伝動アセンブリに適しています。モジュール設計により、顧客指定のモーターとの機械的・電気的な統合が容易です。

カスタマイズと発注

• カスタマイズ対応（モーター接続、ギアボックス長さ、材料）
• モーターの寸法と性能目標を提供してモーター長を調整
• 技術図面、納期、最小発注数量については販売元にお問い合わせください
