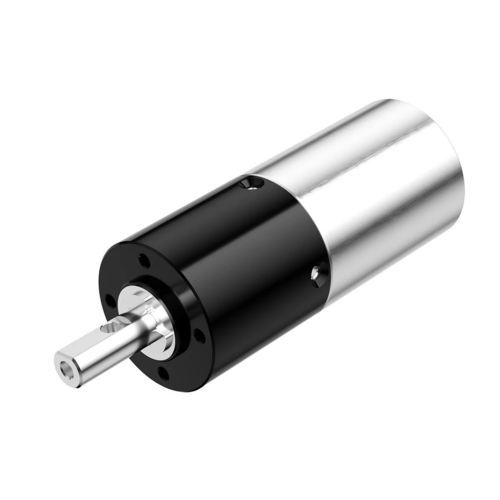

DCギアモーター PG-P24

同軸中実軸0.2 - 0.5 Nm

概要
PG-P24は粉末冶金歯車を採用した外径24mmのプラネタリギアモーターです。金属製ハウジング、ステンレス製出力軸、二重出力ベアリング構造により、段数に応じ最大33 kgf·cmの許容瞬間トルクを提供し、コンパクトなロボットモジュールやスマートデバイスなどのスペース制約のある駆動用途に適しています。

主な特徴

• コンパクトな外径24 mm
• 段数により最大33 kgf·cmの許容瞬間トルク
• ステンレス製出力軸
• 二重出力ベアリング（含浸油軸受またはボールベアリング）
• 鉄系粉末冶金歯車と金属ケース
• カスタマイズ対応（設計・製造）

パラメータ（要約）
型番: PG-P24
ギア段数: 1 / 2 / 3 / 4
減速比: 1段: 4.6; 2段: 16, 24, 36; 3段: 64, 96, 144, 216; 4段: 256, 384, 576, 864, 1296
ギア長さ (mm): 1段 19.1; 2段 25; 3段 32; 4段 39
最大許容連続トルク (kgf·cm): 4 / 6.5 / 17.5 / 22
最大許容瞬間トルク (kgf·cm): 6 / 9.5 / 26 / 33
効率 (%): 90 / 81 / 73 / 65
モーター長さ: 指定モーターに依存
外径: 24 mm
ギアボックスタイプ: プラネタリ構造
出力軸材質: ステンレス鋼
出力軸ベアリング: 含浸油軸受 / ボールベアリング（二重出力ベアリング）
ギア材質: 鉄系粉末冶金、プラスチック、金属
ケース材質: 金属
使用湿度: 20%–85% RH
使用温度: -30°C–+100°C
カスタマイズ: 設計・製造対応可

推奨用途

• ロボット関節モジュールおよび高精度ヒューマノイドハンド
• コンパクトな芝刈りロボット、屋外サービスロボット
• インテリジェントハードウェア、スマートデバイス、コンパクトアクチュエータ
• プール清掃ロボットや小型プラネタリモーターを必要とするその他のコンパクトロボット

技術仕様

• 型番 / SKU: PG-P24
• 外径: 24 mm
• 使用可能なギア段数: 1, 2, 3, 4
• 段ごとの使用可能な減速比: 1段: 4.6; 2段: 16, 24, 36; 3段: 64, 96, 144, 216; 4段: 256, 384, 576, 864, 1296
• 段ごとのギア長さ (mm): 1段 19.1; 2段 25; 3段 32; 4段 39
• 段ごとの最大許容連続トルク (kgf·cm): 4 / 6.5 / 17.5 / 22
• 段ごとの最大許容瞬間トルク (kgf·cm): 6 / 9.5 / 26 / 33
• 段ごとの効率 (%): 90 / 81 / 73 / 65
• モーター長さ: 指定モーターに依存
• ギアボックスタイプ: プラネタリ構造
• 出力軸材質: ステンレス鋼
• 出力軸ベアリング: 含浸油軸受またはボールベアリング（二重出力ベアリング）
• ギア材料: 鉄系粉末冶金、プラスチック、金属
• ケース材質: 金属
• 使用湿度: 20%–85% RH
• 使用温度: -30°C〜+100°C
• カスタマイズ: 設計・製造対応可
