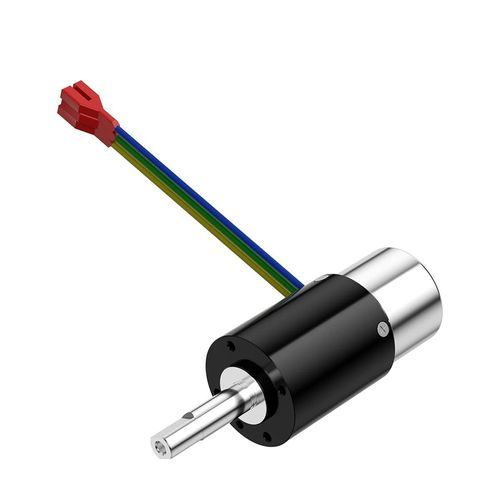

DCギアモーター PG-P32

同軸組み込み型一段

製品概要

PG-P32 粉末冶金ギアモーターは、32 mm の遊星歯車減速機付きモーターで、コンパクトな駆動アセンブリで高いトルク密度と確実な機械的支持が求められる用途向けに設計されています。連続トルクは最大80 kgf·cm、瞬間（ピーク）トルクは最大120 kgf·cmです。出力軸はステンレス製でボールベアリングにより支持されています。モーターと減速機を一体化した構成は、ロボット、オートメーション機器、インテリジェントモーションシステムに適しています。

主な特徴

• 瞬間トルク容量 120 kgf·cm
• 32 mm 統合型遊星ギアモーター設計
• ボールベアリング支持の出力
• ステンレス製出力軸

パラメーター（表）
PG-P32
ギア段数: 1 | 2 | 3 | 4
ギア比: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
ギア長さ（mm）: 29.1 | 39.1 | 49.1 | 59.1
許容最大連続トルク（kgf·cm）: 7.5 | 40 | 70 | 80
許容最大瞬間トルク（kgf·cm）: 11 | 60 | 100 | 120
効率（%）: 90 | 81 | 73 | 65
モーター長さ: 指定モーターに依存
外径: 32 mm
ギアボックスタイプ: 遊星構造
出力軸材質: ステンレス鋼
出力軸軸受タイプ: ボールベアリング
ギア材質: 鉄系粉末冶金、プラスチック、金属
ケース材質: 金属
使用湿度: 20%–85% RH
使用温度: -30°C～+100°C
カスタマイズ: 設計および製造のカスタマイズ対応可

仕様 / 技術データ

• 型番: PG-P32（外径32 mm）
• ギアボックスタイプ: 遊星構造
• 選択可能な段数: 1、2、3、4
• 選択可能なギア比（例）: 4.6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• 段別ギア長さ（mm）: 29.1（1段）、39.1（2段）、49.1（3段）、59.1（4段）
• 最大連続トルク: 段により最大80 kgf·cm
• 最大瞬間トルク: 段により最大120 kgf·cm
• 効率範囲: 90%（1段）から65%（4段）
• 出力軸: ボールベアリング支持のステンレス製
• ギア材料: 鉄系粉末冶金、プラスチック、金属
• ケース材質: 金属
• 使用湿度: 20%–85% RH
• 使用温度: -30°C～+100°C
• モーター長さ: 指定モーターに依存（モーターとギアの一体設計）
• カスタマイズ: 設計および製造のカスタマイズ対応可
