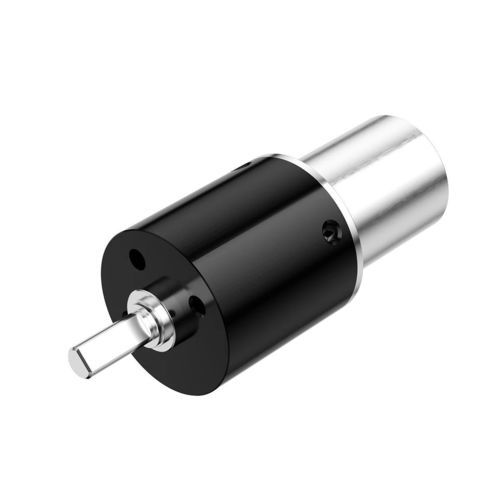

DCギアモーター PG-P16

同軸1 - 5 Nm0.5 - 1 Nm

製品概要
PG-P16 粉末冶金ギアモーターは、径16mmのコンパクトな遊星伝動ソリューションで、トルク性能、コンパクトな設置性、信頼できる機械伝達を求める小型駆動システム向けに設計されています。1〜4段構成で、最大瞬間トルクは最大15 kgf·cm。各種指定モーターとの組み込みに適し、設計・製造のカスタマイズが可能です。

主な特長

• 径16mmの粉末冶金ギアモーター
• 最大瞬間トルク 15 kgf·cm
• 遊星歯車構造
• 1〜4段

パラメータ（表）
PG-P16
歯数段数: 1 | 2 | 3 | 4
減速比: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
ギア長さ (mm): 11.5 | 14.8 | 18.1 | 21.4
許容最大連続トルク (kgf·cm): 2 | 4 | 8 | 10
許容最大瞬間トルク (kgf·cm): 3 | 5 | 12 | 15
効率 (%): 90 | 81 | 73 | 65
モーター長さ: 指定モーターに依存
外径: 16 mm
ギアボックスタイプ: 遊星構造
出力軸材料: ステンレス鋼
出力軸軸受タイプ: 油含浸軸受
ギア材料: 鉄系粉末冶金、プラスチック、金属
ケース材料: 金属
動作湿度: 20%–85% RH
動作温度: -30°C–+100°C
カスタマイズ可能（設計・製造）

仕様

• 型番: PG-P16
• 外径: 16 mm
• 歯数段数: 1–4
• 減速比（段別）: 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• ギア長さ (mm)（段別）: 11.5 / 14.8 / 18.1 / 21.4
• 最大連続トルク (kgf·cm)（段別）: 2 / 4 / 8 / 10
• 最大瞬間トルク (kgf·cm)（段別）: 3 / 5 / 12 / 15
• 効率 (%)（段別）: 90 / 81 / 73 / 65
• 出力軸: ステンレス鋼
• 出力軸軸受: 油含浸軸受
• ギア材料: 鉄系粉末冶金、プラスチック、金属
• ケース: 金属
• 動作湿度: 20%–85% RH
• 動作温度: -30°C–+100°C
• カスタマイズ: 設計・製造対応
