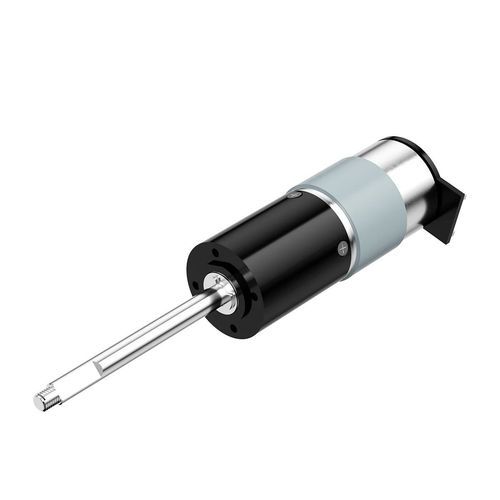

DCギアモーター PG-P28

同軸5 - 10 Nm一段

説明
PG-P28 粉末冶金ギアモーターは、28mmのプラネタリギアモーターで、小型で高負荷の駆動用途向けに設計されています。連続トルクは最大60 kgf·cm、瞬間（ピーク）トルクは最大90 kgf·cmです。コンパクトな金属製ハウジング、ステンレス製出力軸、ローラ／ボールベアリング支持により安定した動力伝達を実現します。

主な特徴

• ピーク荷重容量：90 kgf·cm（瞬間）
• 統合された28 mm駆動フォーマット
• ステンレス製出力軸
• 安定した伝達のためのボール／ローラベアリング支持
• コンパクトな金属ケース

パラメータ（要約表）
PG-P28
ギア段数：1 | 2 | 3 | 4
減速比：4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
ギア長さ（mm）：21.3 | 29.8 | 38.3 | 46.3
最大許容連続トルク（kgf·cm）：7.5 | 30 | 50 | 60
最大許容瞬間トルク（kgf·cm）：11 | 45 | 75 | 90
効率（%）：90 | 81 | 73 | 65
モータ長さ：指定されたモータに依存
外径：28 mm
ギアボックスタイプ：プラネタリ構造
出力軸材質：ステンレス鋼
出力軸軸受タイプ：ボールベアリング
ギア材質：鉄系粉末冶金、プラスチック、金属
ケース材質：金属
使用湿度：20%–85% RH
使用温度：-30°C–+100°C
カスタマイズ：設計・製作対応可能

技術仕様

• モデル / SKU：PG-P28
• 外径：28 mm
• 利用可能なギア段数：1、2、3、4
• 利用可能な減速比（例）：4.6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• ギア長さ（段別）：21.3 mm（1段）、29.8 mm（2段）、38.3 mm（3段）、46.3 mm（4段）
• 最大許容連続トルク：最大60 kgf·cm（4段）
• 最大許容瞬間（ピーク）トルク：最大90 kgf·cm（4段）
• 段別効率：1段 約90%、2段 約81%、3段 約73%、4段 約65%
• モータ長さ：指定モータに依存（カスタマイズ可能）
• ギアボックスタイプ：プラネタリ構造
• 出力軸：ステンレス鋼
• 出力軸軸受：ボールベアリング（安定伝達のためのローラ支持）
• ギア材料：鉄系粉末冶金、プラスチック、金属
• ケース材質：金属
• 使用湿度：20%–85% RH
• 使用温度範囲：-30°C〜+100°C
• カスタマイズ：特定要件に合わせた設計・製作対応可能
