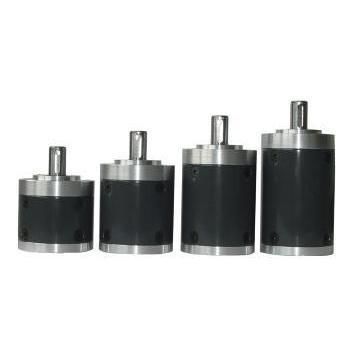

BLDCギアモーター RP52

同軸中実軸スプライン軸

製品概要
RP52はKWC Motor製の52 mmクラスの遊星ギアモーター／ギアボックスです。出力側はボールベアリングで支持され、標準出力軸は12 mm、減速比は概ね1/3.6〜1/307をカバーします。定格トルクは最大30 N·m、短時間ピークトルクは90 N·mです。コンパクトな高比減速を必要とする移動プラットフォームや産業機器への組み込みを想定しています。

設計・調達担当者向けの要点

• 製品カテゴリ：遊星ギアモーター／ギアボックス
• モデル：RP52
• ブランド／メーカー：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：AGV／AMR車輪駆動、モバイルシャーシ、ウィンチ、太陽光追従装置、建機用アクチュエータ

仕様の主要指標

• ケース径：52 mm
• 出力軸：12 mm（キー溝／D軸オプションあり）
• 軸受：ラジアル・アキシャル荷重に対応したボールベアリング

主な用途とソリューション

• ヘビーデューティAGV＆モバイルシャーシ：倉庫物流用AGV、AMR、サービスロボットのシャーシに適合。30 N·mの定格トルクを供給し、12 mm軸で高荷重のハブ／ホイール駆動が可能です。
• 産業用ウィンチ＆エンジニアリング機器：オフロードウィンチ、PVトラッカー、建設機械のアクチュエータに適用。ボールベアリング出力は径方向荷重最大300 N、軸方向推力最大200 Nに耐えます。

RP52 ギアボックス 技術仕様
ギア比 | 段数 | 全長 L (mm) | 定格トルク | 瞬間最大トルク | 効率
1/3.6 ~ 1/5.33 | 1 | 45.7 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 57.2 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 68.5 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 79.8 ±0.5 | 30 N·m | 90 N·m | 66%

機械的パラメータ

• ギアボックス外径：52 mm
• 軸径：12 mm（標準；キー溝／D軸オプションあり）
• 出力軸はボールベアリング支持
• 最大半径荷重：300 N
• 最大軸方向荷重：200 N
• 最大プレス挿入力：300 N

カスタマイズと調達に関する注意点
KWC Motorは電圧、回転数、トルク、軸仕様、コネクタ／リード線、ギア比、制御要件、IP/ノイズ仕様などのOEM/ODMカスタマイズに対応します。価格と最終仕様は用途、数量、カスタム要件の確定後に確定します。

KWC RP52を選ぶ理由

• 高い定格／ピークトルク：30 N·mの定格、衝撃時90 N·mの短時間ピーク対応。
• 優れた半径・軸支持：ボールベアリングによる半径荷重300 N、軸方向200 Nまでの支持。
• 軸・モータの柔軟性：標準12 mm軸（キー溝／D軸／スプライン対応可）、50 mm系モータや高出力BLDCとの組合せが可能。
• 環境・統合の対応：シーリング/IP強化、エンコーダ・コネクタなどのオプション提供可。

購買FAQ（抜粋）

• Q：RP52はRP48とどのように異なりますか？ A：RP52は径方向支持が200 N→300 N、軸方向が100 N→200 N、定格トルクが20 N·m→30 N·m、瞬間衝撃トルクが60 N·m→90 N·mへ向上しています。
• Q：出力軸径とキー溝の有無は？ A：標準は12 mm実心軸。高トルク用途にはキー溝、D形、カスタム加工が推奨されます。
• Q：AGVプラットフォームに適合しますか？ A：はい。300 Nの径方向耐荷力と90 N·mの耐衝撃性により、重量のあるAGV車輪負荷や衝撃に対応できます。

特性 / 技術仕様

• モデル：RP52
• 外径：52 mm
• 減速比範囲：~1/3.6〜~1/307（段数により変動）
• 典型的な長さ L：45.7 ±0.5 mm（1段）、57.2 ±0.5 mm（2段）、68.5 ±0.5 mm（3段）、79.8 ±0.5 mm（4段）
• 定格トルク（例）：3 N·m / 12 N·m / 24 N·m / 30 N·m
• 瞬間許容トルク（例）：9 N·m / 36 N·m / 72 N·m / 90 N·m
• 効率：比率と段数により66%〜90%
• 標準出力軸：12 mm（オプション：キー溝、スプライン、D軸）
• 軸受：ボールベアリング
• 最大径方向荷重：300 N
• 最大軸方向荷重：200 N
• 最大圧入力：300 N
