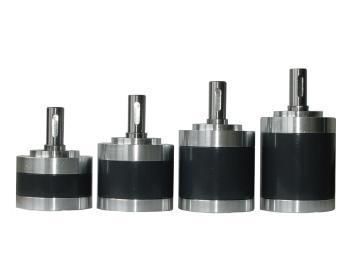

ブラシレスギアモーター RP62

ブラシ付き同軸中実軸

製品概要
KWC Motor RP62 は、軸剛性と高い軸方向荷重能力を重視した φ62 mm クラスの遊星ギアモーター / ギアボックスです。標準仕様は 14 mm 出力軸（ボールベアリング支持）、軸方向荷重最大 200 N、1〜4 段の減速オプションを備え、4 段品は定格トルク 30 N·m（瞬間 90 N·m）です。

設計・調達担当者向けの要点

• 製品カテゴリ：遊星ギアモーター・ギアボックス
• モデル：RP62
• ブランド / 製造：KWC Motor（Dongguan KWC Machinery Co., Ltd.）
• 主な機械的特徴：外径 62 mm、出力軸 14 mm（重軸仕様）・ボールベアリング支持、軸方向荷重 200 N、径方向荷重 300 N

主な用途とソリューション

• リードスクリュー昇降・線形アクチュエータ：14 mm の太軸と 200 N の軸方向許容により、ボールねじや線形アクチュエータに直接結合でき、昇降テーブルや昇降機構、位置決めステージで押引き荷重下の整列を維持します。
• 産業用撹拌機・大型ゲート：撹拌装置、プロセスバルブ、大型回転門やスライド門などに適し、高い軸剛性と瞬間衝撃耐性（最大 90 N·m）がトルク変動や風／衝撃荷重を吸収します。

RP62 ギアボックス 技術仕様
データ出典：KWC RP62 データシート。標準：14 mm 出力軸（ボールベアリング）。
ギア比 | 段数 | 全長 L（mm） | 定格トルク | 瞬間許容トルク | 効率
1/3.6 ~ 1/5.33 | 1 | 37.8 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49.5 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60.8 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71.9 ±0.5 | 30 N·m | 90 N·m | 66%

機械的パラメータ

• ギアボックス外径：62 mm
• 出力軸径：14 mm（heavy-shaft 標準）
• 出力軸支持：ボールベアリング
• 最大径方向荷重：300 N
• 最大軸方向荷重：200 N
• 定格トルク（シリーズ）：最大 30 N·m、瞬間衝撃トルク最大 90 N·m

カスタマイズと品質に関する注意事項

• OEM/ODM カスタム対応：電圧、回転数、トルク、軸仕様（キー溝、ネジ穴、段付き軸）、ケーブル/コネクタ、ギア比、制御仕様、騒音/EMC 要件、腐食環境向けステンレス軸など。
• モーター適合：60 mm 以上のブラシ／ブラシレスモーターと組み合わせ可能（出力・取付に依存）。
• 品質管理：圧入試験（軸は最大 300 N の圧入力に対応）および出荷時 100% 検査（騒音、電流、バックラッシュ）を実施。

特徴 / 技術仕様（まとめ）

• 製品名：RP62 遊星ギアモーター・ギアボックス
• メーカー：KWC Motor
• 代表サイズ：62 mm クラス
• 出力軸：14 mm heavy-shaft（ボールベアリング支持）
• 軸方向許容荷重：最大 200 N
• 径方向許容荷重：最大 300 N
• 定格トルク（段別）：3 / 12 / 24 / 30 N·m（1〜4 段）
• 瞬間許容トルク：9 / 36 / 72 / 90 N·m
• 効率範囲：約 90% → 66%（段数により変動）
• ギア比範囲：1:3.6–1:5.33、1:13–1:28、1:43–1:121、1:154–1:307
• 全長 L（代表）：37.8 ±0.5 mm（1 段）〜 71.9 ±0.5 mm（4 段）
