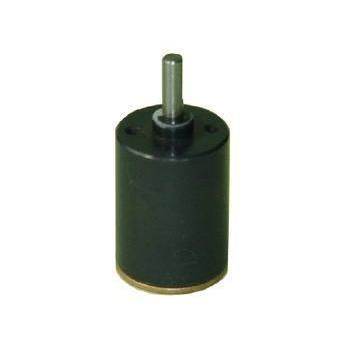

同軸超小型ギアボックス RP16

中実軸0 - 0.1 Nm0.2 - 0.5 Nm

製品概要
RP16はKWC Motor製の外径16mmクラスの遊星ギアモーター／ギアボックスで、電子ロック、光学機器、精密医療機器などの狭小スペース機器向けに設計されています。金属製遊星歯車と粉末金属製内歯リングを組み合わせ、1:4～1:509の多段比、定格トルク最大0.30 N·m、瞬間最大0.90 N·mを実現します。

設計・調達担当者向けの要点

• 製品カテゴリ：遊星ギアモーター／ギアボックス
• モデル：RP16
• メーカー：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 想定用途：スマートロック、光学機器、精密医療機器、小型アクチュエータ

仕様ハイライト

• 外径：16 mm

カスタマイズと調達メモ
KWC Motorは電圧、回転数、トルク、軸仕様、ケーブル／コネクタ、ギアボックス統合、騒音・EMC要件などのOEM/ODM対応が可能です。納期・価格は確定した仕様、数量、カスタム内容により変動します。

主要用途とソリューション
スマートセキュリティ & 電子錠
外径16mmのコンパクト設計により住宅用指紋錠、金庫用電子錠、ホテル錠の筐体への組み込みが可能です。瞬間抗破壊トルク最大0.9 N·mで確実なラッチ動作を支援します。

精密機器 & ロボティクス
マイクロロボットの関節、注入/シリンジポンプ、光学調整機構に適合します。多段遊星により微細な速度制御と滑らかなトルク出力が可能です。

RP16 ギアボックス 技術仕様
ギア比 | 段数 | 全長 L（mm） | 定格トルク | 瞬間許容トルク | 効率
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

仕様注記
* ギアボックス外径：16 mm。
* 内歯リング材質：粉末金属（Powder Metal）。
* 出力軸最大径方向荷重：≤ 5 N。

品質・材料・オプション

• 内歯リングは粉末冶金で製造し、高強度・耐摩耗性を確保。
• 軸受：スリーブベアリング（含油）を標準とし、径方向バックラッシュ ≤ 0.08 mm。
• 出力軸オプション：D軸、ねじ軸、ダブルフラット。
• 対応モーター電圧：3 V–12 V（ミニチュアDCモータ）。
• 潤滑：広温度範囲グリース（-15°C～+80°C）を選択可能。
• 品質検査：100% 騒音・無負荷電流試験、RoHS / REACH準拠。

購入・開発に関するFAQ

• Q: 価格はどう決まりますか? 価格は用途、仕様、数量、カスタム内容により変動します。見積りをご依頼ください。
• Q: サンプルや図面は入手できますか? はい。評価用サンプル、外形図、仕様書の提供が可能です（要確認）。
• Q: 既存製品からの置換は可能ですか? 可能です。外形寸法、軸仕様、電圧、回転数、負荷条件を共有ください。

特長 / 技術仕様

• モデル：RP16
• 製品カテゴリ：遊星ギアモーター／ギアボックス
• メーカー：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 外径：16 mm
• 内歯リング材質：Powder Metal
• 減速比範囲：1:4～1:509
• 段数：1～4
• 全長 L（mm）：12.3 ±0.5、15.9 ±0.5、19.5 ±0.5、23.1 ±0.5
• 定格トルク：0.03、0.12、0.24、0.30 N·m
• 瞬間許容トルク：最大0.90 N·m
• 効率：90%、81%、73%、66%
• 出力軸最大径方向荷重：≤ 5 N
• 径方向バックラッシュ：≤ 0.08 mm
• 軸受：sleeve bearings
• 対応電圧：3 V–12 V
• 出力軸オプション：D軸、ねじ軸、ダブルフラット
• 潤滑：-15°C～+80°C（オプション）
• 品質：100% 騒音・無負荷電流試験、RoHS / REACH
• カスタマイズ：電圧、回転数、トルク、軸設計、コネクタ、統合、制御、EMC/騒音目標のOEM/ODM対応
