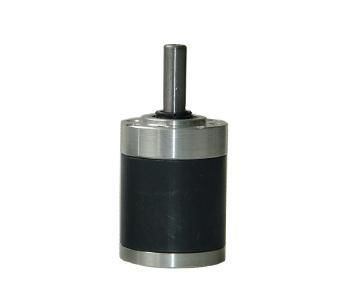

同軸超小型ギアボックス RP28

中実軸キー付きシャフト0 - 0.1 Nm

製品概要
RP28は、28 mmクラスの遊星ギアモーター／ギアボックスで、電動バルブの高負荷駆動、ロボット駆動、医療機器などの産業・精密用途向けに設計されています。外径28 mm、出力はボールベアリング支持、複数のギア比レンジを備え、定格トルクは1.0 N·m、瞬間ピークトルクは最大3.0 N·mです。

設計・調達担当者向けの要点

• 製品カテゴリ：遊星ギアモーター・ギアボックス
• モーターファミリー：遊星ギアモーター／ギアボックス
• ブランド／製造者： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：高負荷電動バルブ、ロボットアーム、医療機器

主な用途とソリューション

• 産業用自動化・電動バルブ：産業用流体制御バルブ、ダンパーアクチュエータ、販売機等に適合。ボールベアリング支持により、頻繁な起動/停止サイクルや大きな側面荷重下でも安定した伝達を実現。定格トルクは最大1.0 N·m。
• ロボティクス・精密駆動：巡視ロボットのホイールハブ駆動、医療用蠕動ポンプ、回転広告表示装置などで利用。過負荷時に最大3.0 N·mの瞬間衝撃トルクに耐える設計。

RP28 ギアボックス 技術仕様
ギア比 | 段数 | 全長 L（mm） | 定格トルク | 瞬間許容トルク | 効率
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

機械的パラメータ

• ギアボックス外径：28 mm
• 軸径：6 mm（D形状 5.5 mm）
• 出力軸はボールベアリング支持
• 最大許容径方向荷重：50 N
• 最大許容軸方向荷重：30 N

カスタマイズおよび調達の注意点

• 電圧、回転数、トルク、軸仕様、リード線・コネクタ、ギアボックス統合、制御要件などのOEM/ODM対応が可能
• 28 mmシリーズのモーター（例：RS-385/395）との組み合わせに対応（有刷・無刷いずれも可）
• 出力軸オプション：キー溝付き、ねじ、ダブルフラットなど。軸長や形状のカスタム対応が可能
• 高始動トルク用途向けに瞬間最大3.0 N·mまで対応

設計上の特徴

• ボールベアリング：スリーブ軸受に比べて高い径方向・軸方向荷重能力
• 粉末冶金ギア：高密度で耐摩耗性・耐衝撃性に優れる
• 圧入検証：軸心は最大60 Nの圧入力に耐える検証済み
• 適合性：RoHS / REACH 準拠

特長 / 技術仕様の要約

• 型番・シリーズ：RP28
• 外径：28 mm
• 軸径：6 mm（D-flat 5.5 mm）
• 対応ギア比レンジ：1/4~1/5、1/16~1/25、1/64~1/125、1/256~1/625
• 段数：1、2、3、4
• 全長 L（mm）：23.3 ±0.5、29.0 ±0.5、34.7 ±0.5、40.4 ±0.5
• 定格トルク：0.1 N·m（1段）〜1.0 N·m（4段）
• 瞬間許容トルク：最大3.0 N·m
• 段別効率：90%、81%、73.9%、66%
• 最大径方向荷重：50 N
• 最大軸方向荷重：30 N
• 軸受形式：ボールベアリング（標準）
• 材料・特徴：粉末冶金ギア、圧入検証済み軸心
