同軸超小型ギアボックス RP22

中実軸0 - 0.1 Nm0.2 - 0.5 Nm

製品概要

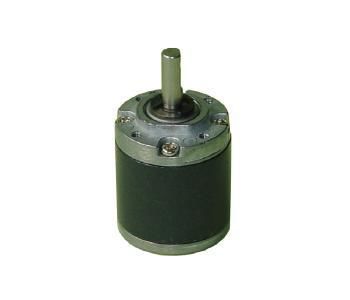

RP22は22 mmクラスの遊星ギアモーター／ギアボックスで、電動カーテン、精密医療機器、各種自動化機器向けに設計されています。粉末冶金歯車と最適化されたベアリング支持構造を採用し、径方向・軸方向の負荷に対する耐性と継続運転時の安定性を確保します。外径：22 mm、軸径：4 mm、出力軸の最大圧入荷重：50 N。

設計・調達担当者向け要点

• 製品カテゴリ：遊星ギアモーター／ギアボックス
• 製品ファミリ：遊星減速機
• ブランド／製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：電動カーテン、スマートロック、精密医療機器、自動化機器等

仕様のポイント

• 外径（代表）：22 mm
• 軸径：4 mm

カスタマイズと調達に関する注意
KWC Motorは電圧、回転数、トルク、軸仕様、リード線／コネクタ、ギア比、制御要件、ノイズ／EMC目標などのOEM／ODM対応が可能です。最終価格は用途、仕様、数量、カスタム要件確認後に提示されます。

主な用途とソリューション

• スマートホーム／電動カーテン：電動ブラインドやチューブラーモーター、電気錠に適合。粉末冶金歯車により低騒音での駆動と、昇降時の引張荷重への耐性を確保します。
• 医療機器／自動化：精密輸液ポンプ、外科用器具、小型ロボットアーム等に適用。軸方向荷重（最大6 N）はリードスクリューやプッシュロッド、コンパクトなリニアアクチュエータ用途に適合します。

RP22 ギアボックス 技術仕様
データ出典：KWC RP22 仕様書。22 mm 系列の有刷／無刷 DC モーターと互換性あり。
ギア比 | 段数 | 全長 L (mm) | 定格トルク | 瞬間最大トルク | 効率
1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90%
1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81%
1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66%

機械的パラメータ
ギアボックス外径：22 mm。軸径：4 mm。出力軸の最大径方向荷重：8 N。最大軸方向荷重：6 N。最大圧入力：50 N。

KWC RP22 を選ぶ理由

• 粉末冶金歯車と最適化されたベアリング構造により、衝撃耐性と最大50 Nの圧入荷重に対応。
• 22 mm 有刷モーター（例：RS‑2230）やブラシレスモーターに合わせた柔軟なカスタマイズが可能。出力軸はD形、ねじ軸、ローレット軸の選択肢あり。低温（‑15°C）／高温（+80°C）対応グリースオプション。
• 組立精度により径方向のバックラッシュを0.08 mm以内に管理。RoHS／REACH 準拠。

購買上の注意
推奨入力回転数：グリースや歯車摩耗の加速を防ぐため、8,000 rpm 未満を推奨。高回転用途は専用潤滑対策が必要です。

特徴／技術仕様（要約）

• 型番：RP22
• メーカー：KWC Motor
• 外径：22 mm
• 軸径：4 mm
• 利用可能な減速比：1/4～1/509（1～4段）
• 段別全長：1段 14.4 ±0.5 mm、2段 17.9 ±0.5 mm、3段 21.4 ±0.5 mm、4段 24.9 ±0.5 mm
• 定格トルク（段群別）：0.03 / 0.12 / 0.24 / 0.30 N·m
• 瞬間許容トルク：0.09 / 0.36 / 0.72 / 0.90 N·m
• 効率：90% / 81% / 73% / 66%
• 出力軸最大径方向荷重：8 N
• 出力軸最大軸方向荷重：6 N
• 最大圧入力：50 N
• 材質：粉末冶金歯車
• 互換性：Φ22 DC モーター（有刷／無刷）に対応
• 出力軸オプション：D軸、ねじ軸、ローレット軸
• 環境グリース：低温（‑15°C）／高温（+80°C）オプション
• 径方向バックラッシュ：≤ 0.08 mm
• 準拠規格：RoHS / REACH
