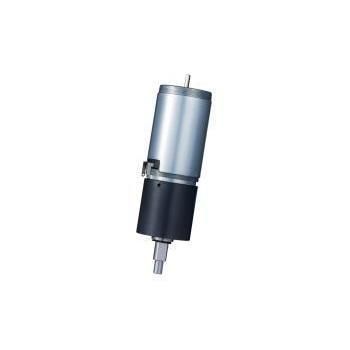

DCギアモーター RP38RC-39605DC

直流ギアトレーン同軸

製品概要
RP38RC-39605DC は KWC Motor（Dongguan KWC Machinery Co., Ltd.）製の38 mmクラスの遊星ギアモーター／ギアボックスです。主用途は電動パワーステアリング（EPS）で、12 V DCを基本とし、選択バリアントでは最大 18.1 N·m の停止トルクを示します。出力軸形状や構成は用途に応じてカスタマイズ可能です。

設計・調達担当者向けの要点

• 製品カテゴリ：遊星ギアモーター／ギアボックス
• 製品群：RP38RC シリーズ
• ブランド／メーカー：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：EPS、ATV/UTV の操舵、農業機器のオートステア改造、12 V 高トルクアクチュエータ

仕様の注目点

• 径（本体／ギアボックス）：約 38 mm（ギアボックス最大外径 42.5 mm）
• 定格電圧：12.0 V DC（標準）

カスタマイズと調達上の注意
KWC Motor は電圧（24 V も対応可能）、巻線変更による回転数・トルク調整、軸仕様（花形軸／ダブルD 等）、リード線・コネクタ、ギアボックス統合、EMC/騒音目標などの OEM/ODM カスタムをサポートします。価格・納期は用途・仕様・数量確定後に提示されます。

主な用途とソリューション

• 電動パワーステアリング（EPS）： 乗用車、低速EV、ゴルフカート等に適合。応答性と予測可能なアシスト挙動を提供します。
• 特殊車両・農業機械： ATV/UTV、農業向け自動操舵の後付け、重量級自動ゲート等での採用が想定されます。強化金属歯車は振動・衝撃に耐えます。
• 産業用12 V駆動： 小型で低速かつ高トルクを要求される用途に適合します。

性能仕様
出典：KWC RP38RC-39605DC データシート。試験電圧：12.0 V DC（常温）。

• 代表バリアントと主要数値：
• RP38RC-3960-56-DJ01 — 定格 12.0 V；無負荷回転数 88 rpm；無負荷電流 0.5 A；最大効率時トルク 2.8 N·m；最大効率時回転数 70 rpm；停止トルク 18.1 N·m
• RP38RC-3960-56-DJ02 — 定格 12.0 V；無負荷回転数 140 rpm；無負荷電流 0.6 A；最大効率時トルク 2.4 N·m；最大効率時回転数 100 rpm；停止トルク 13.7 N·m
• RP38RS-3657-75-103 — 定格 12.0 V；無負荷回転数 145 rpm；無負荷電流 1.2 A；最大効率時トルク 2.7 N·m；最大効率時回転数 117 rpm；停止トルク 4.1 N·m

機械的注意事項
モーター全長は約 145.5 mm。ギアボックス最大外径 42.5 mm、本体は約 38 mm。出力軸は用途に応じてカスタマイズ可能です。

KWC の EPS 用ギアモータを選ぶ理由

• 車載志向の設計：EMC/EMI 対策オプションや拡張温度対応（カスタムグリースにより -40°C ～ +85°C 対応可能）
• 柔軟なカスタマイズ：巻線や減速比の調整、軸型式（スプライン／D形）、防水コネクタやリード長の指定
• 高信頼性：強化金属歯車、荷重試験と騒音検査を含む 100% 出荷検査

購買FAQ（要約）

• 主な用途：主に EPS。その他に ATV/UTV、農業向け後付けステアリング、12 V 高トルク用途。
• 停止トルク 18.1 N·m の意味：シャフトがロックされた状態で発生可能な最大トルクで、操舵系の摩擦や過渡負荷を克服するために重要です。
• 24 V 対応：巻線変更により対応可能。用途に応じた仕様確認が必要です。

特徴／技術仕様（要約）

• モデル群：RP38RC シリーズ
• 代表モデル：RP38RC-39605DC
• 定格電圧：12.0 V DC
• 直径：約 38 mm（ギアボックス max OD 42.5 mm）
• 全長：約 145.5 mm
• 停止トルク：最大 18.1 N·m（DJ01 バリアント）
• 無負荷回転数（例）：88 / 140 / 145 rpm
• 無負荷電流（例）：0.5 / 0.6 / 1.2 A
• 動作温度（想定、要仕様）：-40°C ～ +85°C
• カスタム項目：電圧、巻線、軸仕様、コネクタ、ギア統合、EMC/騒音目標
• 機械注意点：出力軸のカスタム可能、強化金属歯車
• 品質：出荷時 100% 検査（荷重・騒音テスト等）
