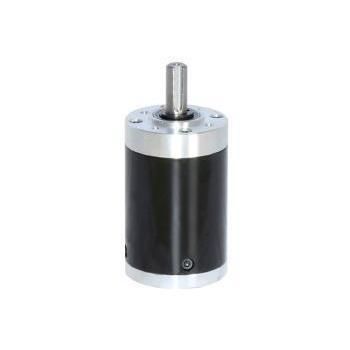

同軸歯車減速機 RP48

中実軸10 - 20 Nm多段

製品概要
RP48は48 mmクラスの遊星ギアモーター／ギアボックスで、高負荷の産業用駆動、ウインチ、ロボットシャーシ向けに設計されています。出力はボールベアリングで支持され、径方向荷重200 Nまで対応します。減速比は1:4.44〜1:2510（1〜5段）をカバー。定格トルクは最大20 N·m、瞬間最大トルクは最大60 N·mです。

設計・調達担当者向けの要点

• 製品カテゴリ：Planetary Gear Motors & Gearboxes
• 製品群：Planetary Gear Motor / Gearbox
• ブランド / 製造者： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：産業用駆動、ウインチ、ロボットシャーシ

仕様指標

• 直径：48 mm
• 軸径：10 mm（D形軸）
• 最大径方向荷重：200 N
• 最大軸方向荷重：100 N

主要用途とソリューション

• ロボットシャーシ／モバイルプラットフォーム：巡回検査用の履帯ロボット、重量AGVシャーシ、外骨格モジュールに適合。多段構成で20 N·mの連続トルクを確保できます。
• 産業用揚重・ウインチ：小型電動ウインチ、昇降機、太陽光追尾機構などに適合。ボールベアリング出力は径方向の引張力200 Nまで耐えます。

RP48 技術仕様（表記）
ギア比 | 段数 | 全長 L (mm) | 定格トルク | 瞬間許容トルク | 効率
1/4.44 | 1 | 37.8 ±0.5 | 2.0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48.4 ±0.5 | 8.0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58.8 ±0.5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71.2 ±0.5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81.6 ±0.5 | 20 N·m | 60 N·m | 59%

機械的パラメータ
ギアボックス外径：48 mm。軸径：10 mm（D形）。出力軸はボールベアリングで支持。最大径方向荷重：200 N。最大軸方向荷重：100 N。最大圧入力：150 N。ラジアル遊び ≤ 0.06 mm。

カスタマイズおよび製造メモ

• 電圧、回転数、トルク、軸仕様（スプライン・キー溝）、ケーブル／コネクタ、ギアボックス統合、制御、潤滑（例：極圧グリース）などのOEM/ODM対応が可能。
• 48 mm、50 mmまたはより高出力のモーター（例：50707シリーズ）との組合せが可能。
• ラジアル遊びを0.06 mm以内に制御する精密組立。ボールベアリング出力により横荷重下での寿命を向上。

特徴 / 技術仕様

• 型式：RP48
• 外径：48 mm
• 軸径：10 mm（D形）
• ベアリング形式：ボールベアリング（出力軸）
• 最大径方向荷重：200 N
• 最大軸方向荷重：100 N
• 最大圧入力：150 N
• 定格トルク：最大20 N·m
• 瞬間許容トルク：最大60 N·m
• 減速比レンジ：1:4.44〜1:2510（1〜5段）
• 段数と全長例：1段 37.8 ±0.5 mm；2段 48.4 ±0.5 mm；3段 58.8 ±0.5 mm；4段 71.2 ±0.5 mm；5段 81.6 ±0.5 mm
• 段別効率例：1段 約90%；2段 約81%；3段 約73%；4段 約66%；5段 約59%
