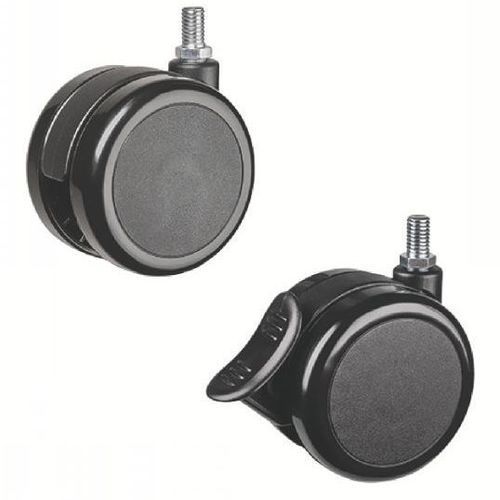

回転キャスター 38-206 series

ねじ付き溶接スタッド家具用ブレーキ付き

定義
キャスターは、ブラケット（チャープ）に取り付けられた車輪と、取り付け用の固定具（ねじ軸）で構成される機械部品です。支持物の下に取り付けて機器や荷重の移動を可能にし、直線運動を車輪の回転に変換して移動労力を低減します。

材料

• ブラケット：ポリアミド。
• 車輪：ポリアミド、硬度 75° Shore D。
• ハブ：滑走式（平滑）。

バージョン

• 固定方式：ねじ軸（ねじ付き軸）。
• タイプ：家具用スイベルキャスター。
• 仕様：ブレーキなし、ブレーキ付きの両タイプあり。

寸法範囲 / 荷重
車輪直径 (d1)：75 mm。トレッド幅 (l2)：8 mm。許容荷重：50 kg。使用温度範囲：-10 °C～+40 °C。

注文例 / 品番

• 38-2061-75 — ブレーキなし。
• 38-2062-75 — ブレーキ付き。

利用可能な資料（一覧）

• ホイールとキャスター - データシート（PDF）
• シリーズ38：ホイールとキャスター（PDF）
• シリーズ38：技術仕様（PDF）

用途
- 用途：家具用キャスター（家具や小型機器の移動）。

技術仕様

• 型番 / シリーズ：38-206
• 車輪直径 (d1)：75 mm
• 内径 / ボア (d2)：10 mm
• 全高 (h1)：88 mm
• 軸長 / l1：62 mm
• トレッド幅 (l2)：8 mm
• 車輪全幅 (l3)：54 mm
• 有効長 (l4)：15 mm
• オプション長 (l5)：仕様により無し または 25 mm
• 許容荷重：50 kg
• 材料：ブラケットと車輪はポリアミド、ハブは滑走式
• 固定方法：ねじ軸
• 利用可能なバージョン：ブレーキなし、ブレーキ付き
• 使用温度範囲：-10 °C～+40 °C
