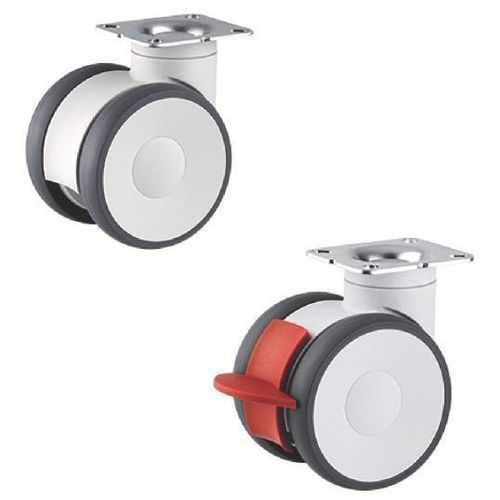

回転キャスター 38-202 series

ベースプレート家具用ブレーキ付き

定義
キャスターは、支持物の下に取り付けるための取付け方式（プレート、中心穴、ステムまたはブッシュ）と組み合わされた、フォークに取り付けられた車輪で構成される機械部品です。直線移動を車輪の回転に変換し、機器や荷重の移動を容易にします。

材質

• 高品質ナイロン製フォーク、ダブルロー列のボールベアリングによる旋回部。
• 車輪本体：ポリアミド。
• タイヤ（バンデージ）：ポリウレタン、硬度92° Shore A。
• 精密ボールベアリング。

バージョン

• 取付方式：プレート取付。
• ブレーキ付／無の仕様あり。

寸法範囲

• 車輪径 (d1)：100 または 125 mm。
• タイヤ幅 (l2)：20 mm。
• オフセット (l1)：32 または 40 mm。
• 定格荷重：120 または 130 kg。

使用条件

• 使用温度：-20 °C〜+60 °C。

発注例
発注例：型番 38-2021-100

特長／技術仕様

• 表示モデル型番：38-202。
• 製品バリエーション：38-2021-100（ブレーキ無、d1=100）、38-2021-125（ブレーキ無、d1=125）、38-2022-100（ブレーキ有、d1=100）、38-2022-125（ブレーキ有、d1=125）。
• 高さおよび寸法（製品表の例）：h1 ≈ 124 mm または 148 mm（d1により異なる）、l1 = 32 mm または 40 mm、l2 = 20 mm、l3 = 77 mm、l4 = 67 mm、l5 = 56〜61.5 mm、l6 = 46.5〜51.5 mm。
• 在庫・納期目安：通常リードタイム 5〜9 日（バリアントにより異なる）。
