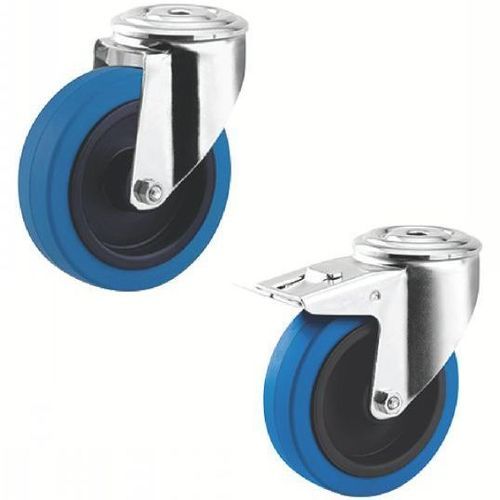

回転キャスター 38-506 series

ロッド台車用伸縮性

定義
キャスターは、ヨーク（ブラケット）に取り付けられた車輪と、支持体下に取り付けるための取付け方式（プレート、中央穴、シャフトまたはブッシュ）で構成される機械部品です。平行移動の動きを車輪の回転に変換し、機器や荷物の移動に要する力を低減して可動性を与えます。

材質

• ブラケット：ステンレス、ダブルボールレースによる回転、ボルト固定軸。
• ホイール本体：ポリアミド。
• トレッド：グレーの非汚色弾性ゴム、硬度64° Shore A。
• ベアリング：ステンレス製ローラーベアリング。

バージョン

• 取付方式：中央穴固定（センターホール）。
• ピボット（回転）式で、ブレーキ無しまたはリアブレーキ付きの仕様あり（"Without brake" / "With rear brake"相当）。

寸法範囲

• 車輪径 (d1)：100 mm または 125 mm。
• トレッド幅 (l2)：34 mm または 40 mm。
• オフセット (l1)：40 mm または 41 mm。
• 定格荷重：150 kg。

用途

• 使用温度：-20 °C ～ +80 °C。
• 洗浄や洗剤に耐性あり。
• NF Hygiène 規格適合。
• 配膳カート（トレイ配布車）等の用途に適合。

バリアント／注文例（抜粋）
Ref | バージョン | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | 荷重 (kg)
38-5061-100 | Without brake（ブレーキ無し） | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Without brake（ブレーキ無し） | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | With rear brake（リアブレーキ付） | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | With rear brake（リアブレーキ付） | 125 | 13 | 155 | 40 | 40 | 150

書類
- 車輪・キャスター - 技術資料

特長／技術仕様

• シリーズ／型番：38-506。
• タイプ：中荷重 回転式キャスター、センターホール固定、ステンレス製。
• ブラケット：ステンレス、ダブルボールレース、ボルト軸。
• ホイール：ポリアミド製コア。
• トレッド：グレー弾性ゴム、64° Shore A、非汚色。
• ベアリング：ステンレス製ローラー。
• 仕様：ブレーキ無し／リアブレーキ付き。
• 使用可能径：100 mm または 125 mm。
• トレッド幅：34 mm または 40 mm。
• オフセット：参照により 40 mm または 41 mm。
• 参考高さ (h1)：d1 = 100 の場合 128 mm、d1 = 125 の場合 155 mm。
• 定格荷重：150 kg。
• 使用温度範囲：-20 °C ～ +80 °C。
• 耐性：洗浄および洗剤に耐性、NF Hygiène 適合。
