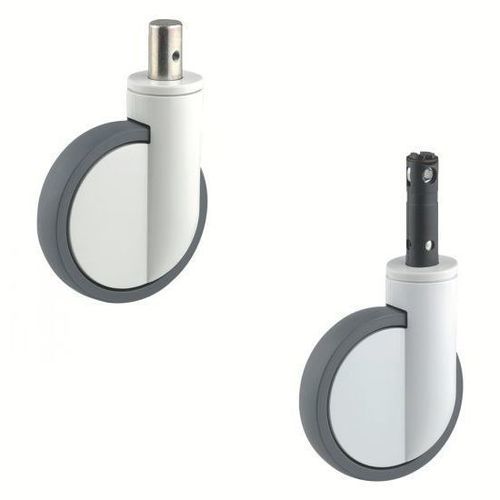

回転キャスター 38-301 series

ロッド医療設備用ブレーキ付き

定義
キャスターは、車輪をチャネル（チャペ）に取り付け、支持体の下に取り付けるための固定方式（プレート、中央穴、ステムまたはブッシュ）と組み合わせた機械部品です。平行移動の動きを車輪の回転に変換し、移動に要する力を軽減して機器や荷重の可動性を提供します。

材質

• チャペ：黄色二クロムめっき鋼。
• 旋回部：精密ボールベアリング。
• カバー：ナイロン。
• 車輪コア：ポリアミド（ナイロン）。
• タイヤ（バンデージ）：ポリウレタン、硬度42° Shore D。
• ベアリング：精密ボールベアリング。

バージョン
取付方式：ステム（柄付）。3つのバージョンで提供：

• ブレーキなし。
• 2機能ブレーキ（完全ロックまたはフリー）。
• 3機能ブレーキ（完全ロック、フリー、方向固定）。

寸法範囲

• 車輪径（d1）：125～200 mm。
• タイヤ幅（l2）：32 または 35 mm。
• オフセット（l1）：35～60 mm。
• 公称荷重：150 kg。

用途

• 使用温度：-30 °C～+80 °C。
• 複数のキャスターを単一のブレーキペダルで同時にロックする集中ロックが可能。
• 2機能ブレーキ：完全ロックまたはフリー。
• 3機能ブレーキ：完全ロック、フリー、方向固定。
• カム角：45°。
• 高い機動性と衝撃、急速な移動への耐性を有し、ストレッチャーや病院用ベッドに適しています。

注文例
型番：38-3011-125

特長／仕様

• モデル品番：38-301。
• 取付方式：ステム。
• 提供バージョン：ブレーキなし、2機能ブレーキ、3機能ブレーキ。
• 利用可能直径：125 mm、150 mm、200 mm。
• タイヤ幅：32 mm、35 mm。
• 利用可能オフセット（l1）：35 mm、40 mm、60 mm（バージョンにより異なる）。
• 参考高さ（h1）：158 mm、183 mm、229 mm（直径により異なる）。
• 使用荷重：キャスター1個あたり150 kg。
• チャペ材質：黄色二クロムめっき鋼、カバーはナイロン。
• 車輪材質：ポリアミド、タイヤはポリウレタン42° Shore D。
• ベアリング：精密ボールベアリング。
• 使用温度：-30 °C～+80 °C。
• ブレーキシステムのカム角：45°。
