回転キャスター 38-504 series

固定ロッドベースプレート

定義
キャスターは、支持体の下に取り付けるための取付部材（プレート、センターホール、ステムまたはブッシュ）と組み合わせた、車輪をハウジング（チャップ）に収めた機械部品です。直進運動を車輪の回転に変換することで、機器や荷物の移動を容易にします。

材質

• チャップ：ステンレス製、二列玉軸受による旋回、ボルト軸。
• ホイール本体：白色ポリアミド。
• タイヤ（バンデージ）：赤色射出成形ポリウレタン、硬度42° Shore D。
• 軸受：ステンレス製ローラーベアリング。

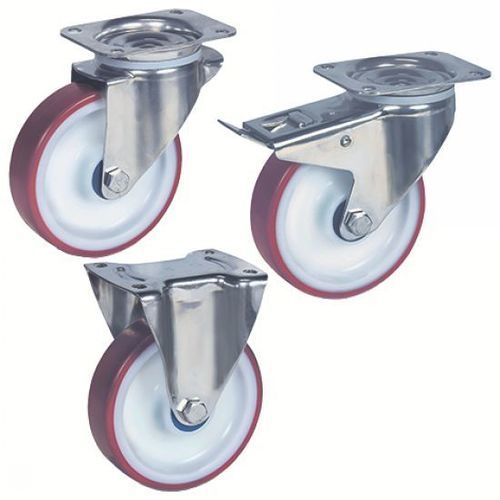

利用可能なバージョン

• 固定式、プレート取付、ブレーキ無し。
• 自在式（旋回）、プレート取付、ブレーキ無し。
• 自在式（旋回）、プレート取付、リアブレーキ付。

寸法範囲

• 車輪径（d1）：100〜200 mm。
• バンデージ幅（l2）：32〜46 mm。
• 自在キャスターのオフセット（l1）：35〜57 mm（品番による）。
• 許容荷重：150〜400 kg（品番による）。

用途および使用特性

• 使用温度：-40 °C〜+80 °C。
• 摩耗や洗剤に対する耐性。
• NF Hygiène 規格適合。
• 実験室用トロリーや厨房用トロリーに適合。

バリエーション / 代表品番（抜粋）
Ref | バージョン | ブレーキ | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | 荷重 (kg)
38-5041-100 | 自在 | ブレーキ無し | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | 自在 | ブレーキ無し | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | 自在 | ブレーキ無し | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | 自在 | ブレーキ無し | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | 自在 | リアブレーキ付 | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | 自在 | リアブレーキ付 | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | 自在 | リアブレーキ付 | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | 自在 | リアブレーキ付 | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | 固定 | ブレーキ無し | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | 固定 | ブレーキ無し | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | 固定 | ブレーキ無し | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | 固定 | ブレーキ無し | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

発注例
品番：38-5041-100

関連技術文書
製品データシート（ホイールおよびキャスター）PDF形式で入手可能。

特性 / 技術仕様

• シリーズ / 型番：38-504シリーズ。
• ブランド：Emile Maurin
• 材質：ステンレス製チャップ、ポリアミド製ホイール、射出成形ポリウレタンバンデージ 42° Shore D、ステンレス軸受。
• 取り付けオプション：プレート（主な取付方式として提示）。
• バージョン：自在（ブレーキ無し / リアブレーキ付）、固定（ブレーキ無し）。
• 利用可能径：100、125、160、200 mm。
• 荷重レンジ：150、200、350、400 kg（品番により異なる）。
• 使用温度：-40 °C〜+80 °C。
• 耐性：摩耗および洗剤に強い。NF Hygiène 準拠。
• 品番ごとの詳細な寸法・参照は上のバリエーション表を参照。
