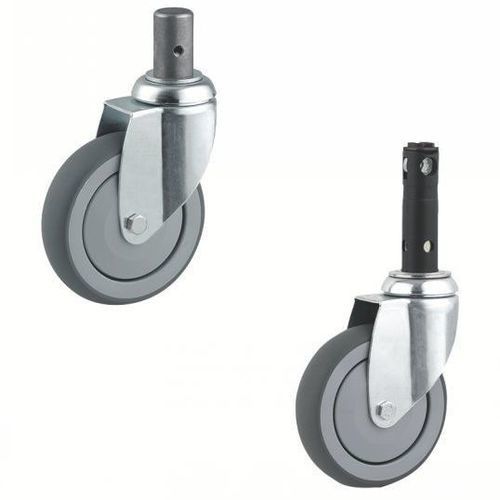

回転キャスター 38-303 series

ロッド医療設備用ブレーキ付き

定義
キャスターは、フォークに取り付けられた車輪と、装置の下面に取り付けるための固定方式（プレート、中央穴、ステムまたはスリーブ）で構成される機械部品です。直線移動を車輪の回転に変換して機器や荷物の移動を容易にし、搬送時の力を低減します。

材質

• プレス加工亜鉛メッキ鋼製フォーク、ダブルボールベアリングによる旋回、ボルト固定軸。
• 車輪本体：ポリプロピレン。
• タイヤ：耐汚れ性のある熱可塑性ゴム、硬度 87° Shore A。
• 高精度ボールベアリング。

バージョン

• 取付方式：ステム式。
• 3種類のバージョンを用意：ブレーキなし、2機能ブレーキ、3機能ブレーキ。

寸法範囲

• 車輪径（d1）：125 または 150 mm。
• タイヤ幅（l2）：32 mm。
• オフセット（l1）：41 または 45 mm。
• 定格荷重：100 kg。

使用

• 使用温度範囲：-20 °C〜+60 °C。
• フットブレーキによる複数キャスターの同時ロックが可能な集中ロック対応。
• 2機能ブレーキ：完全ロックまたはフリー。
• 3機能ブレーキ：完全ロック、フリー、方向固定。
• カム角：45°。
• 安定化と移動の容易さを目的に設計されており、介護施設のベッドや病室のベッドに適しています。

注文例
注文例：型番 38-3031-125

技術仕様

• 型番：38-303。
• 対応車輪径：125 mm、150 mm。
• タイヤ幅：32 mm。
• 選択可能なオフセット：41 mm、45 mm。
• 最大荷重：100 kg。
• タイヤ材質：熱可塑性ゴム、硬度 87° Shore A。
• 材質：亜鉛メッキ鋼製フォーク、ポリプロピレン製車輪本体。
• ベアリング：高精度ボールベアリング、ダブルボールベアリングによる旋回。
• ブレーキ仕様：無動作 / 2機能 / 3機能。
• 使用温度範囲：-20 °C〜+60 °C。
• ブレーキカム角：45°。
