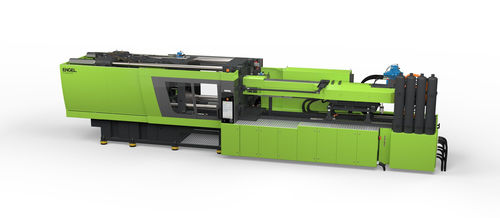

横型射出成形機 e-speed series

サーボ電動ハイブリッド型HDPE用

概要
ENGEL e‑speed は薄肉部品および高生産性のパッケージング用途向けに設計されたハイブリッド高速射出成形機シリーズです。全電動の締付ユニットと油圧式射出、さらに運動エネルギー蓄積を組み合わせ、非常に短いサイクルタイムとピーク電力の平準化を実現します。

用途

• 薄肉パッケージ（例：マーガリン容器、IMLによる装飾食品容器）
• 1 L バケツや多キャビティ容器（肉薄化対応）
• カートリッジや薄肉の小型容器（肉厚 約1.2 mm まで）
• サイクルタイム < 2 s を必要とする高速包装生産

主な特徴と利点

• 薄肉成形に最適化：極端な流路/肉厚比でも確実なキャビティ充填が可能
• 非常に短いサイクル：多くの薄肉用途で典型的に < 2 s
• 運動エネルギー蓄積を備えたハイブリッド駆動によりピーク電力を低減
• 全電動締付＋油圧射出の組合せで高い動特性と精密制御を実現
• 射出速度 最大約1,200 mm/s、射出圧力 2,000 bar 超で確実な充填
• 封止型5点ニードル（5‑point toggle）と補強プレートで金型の平行度とクリーン性を確保
• PP／HDPE向けの専用スクリューや逆止弁、サーボ電動射出オプション
• ロボット／周辺機器との完全統合が可能な統合制御 CC300
• 24/7 の高負荷連続生産に対応した設計

データ & 仕様

• シリーズ / 製品名：e‑speed
• マシンタイプ：ニードルレバー（toggle lever）
• 駆動方式：ハイブリッド（電動締付 + 油圧射出）
• 締付力：< 6,500 kN
• 標準サイクルタイム：< 2 s（用途依存）
• 最大射出速度：約1,200 mm/s
• 最大射出圧力：> 2,000 bar
• スクリュー／塑化：包装材料向けに最適化されたスクリューと逆止弁
• 制御：統合マシンコントロール CC300

実例

• e‑speed 280：1 L バケツ（2キャビティ、IML） — 部品重量 約20％削減（約30 g）
• e‑speed 420/90：IML対応のマーガリン容器をインジェクションコンプレッションで生産
• e‑speed 500/90：肉厚 1.2 mm のカートリッジをサイクル < 13 s で生産
