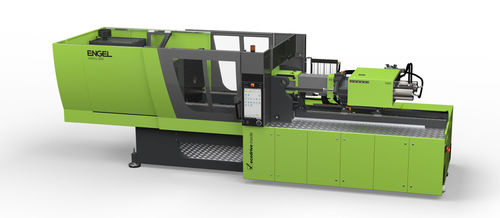

横型射出成形機 victory series

電動式ゴム用エラストマー用

製品概要
無柱式射出成形機 victory は、幅広い技術射出成形用途向けに設計された汎用の締めユニットシリーズです。大型で障害物のない金型スペース、精密なプラテンの平行度、均一な保圧分布および金型保護を特徴とします。サーボ油圧（ecodrive 含む）および電動タイプがあり、コンパクトでロボット対応の自動化セルや迅速な立ち上げに適合します。

適用分野

• 自動車・モビリティ：構造的軽量部品、コックピット部品、ハンドル部品
• パッケージング：キャップ、フリップトップなどの包装部品
• 電子機器・技術部品：多腔品での高い再現性を要する部品
• 医療技術：精密部品向けのコンパクトで統合された生産セル
• エラストマー／ゴム：手戻し不要のゴム注型プロセス
• 技術成形：継手、T字管、多腔金型部品

主な特徴と利点

• 無柱式の締めユニットで大型金型スペースを確保：小さい締め力クラスでより大きな金型を使用でき、省スペースおよび投資削減に寄与
• 特許取得の Force Divider による均一な締め力分布：プラテン全体での一貫したキャビティ充填と再現性を実現
• 優れたプラテン平行度と工場出荷前キャリブレーション：出荷前に精密設定され、プレロードにより安定した成形条件を維持
• Flex‑Link 曲げ要素による金型保護：可動プラテンが金型平行度に適応し、斜め力を回避して金型寿命を延長
• 迅速な金型交換と簡素化されたハンドリング：無柱式によりコラム引き出しが不要で、交換作業が軽減
• 自動化に適したインターフェース：ロボット対応、横取り出し、コンパクトな自動化レイアウトに適合
• 駆動方式の選択肢：サーボ油圧（ecodrive）および電動で、工程と省エネ要件に対応
• 統合制御コンセプト：CC300 マシンコントロール（モダンな操作ロジック、ロボット/周辺機器の完全統合）
• 多様な射出ユニット：材料とショットサイズに合わせた油圧／電動の各種プラスチフィケーションユニット
• 在庫モデルあり：選定された victory モデルは在庫提供により迅速な納入と立ち上げが可能

表示されている典型的な使用例

• 軽量部品生産セル（fluidmelt／UD テープを用いた繊維強化部品等）
• 継手類の完全自動生産
• 短時間金型交換のデモ
• キャップや包装部品の大量生産
• 高集積医療用生産セル（精密部品）
• 手戻しのないエラストマー部品生産

技術仕様

• 機械種別：無柱式射出成形機 (victory)
• 代表的駆動：サーボ油圧（ecodrive）および電動バリエーション
• 制御システム：CC300 統合制御（ロボット/周辺機器の統合）
• 金型保護：プラテン適応用 Flex‑Link 曲げ要素
• 力分配：プラテン全体の均一な締め力を実現する特許 Force Divider
• 締め力：< 5.000 kN（シリーズの目安）
• 射出ユニット：油圧／電動オプション、各種プラスチフィケーションユニット対応
• 自動化：コンパクト自動化統合、横取り出し、ロボット対応インターフェース
• 金型スペースの利点：障害物のない大きな金型空間により小さな締め力クラスで大きな金型を使用可能
• 供給性：選定された victory モデルは在庫により迅速に提供可能
