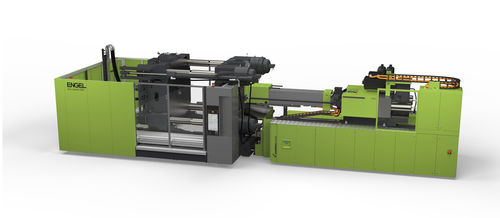

横型射出成形機 duo speed series

油圧サーボHDPE用PP用

概要
duo speedは、包装・物流向けに設計されたコンパクトで高性能な二板式大型射出成形機です。全閉ループのサーボ油圧駆動と電動スクリュードライブを組み合わせ、高速で短い乾燥サイクルと高いプロセス精度を実現します。ロック力は約4,000〜11,500 kNのレンジで提供されます。典型的な乾燥サイクル時間は約1.9〜2.9秒です（成形品・条件により異なります）。

用途

• 包装部品の大量生産：薄肉容器、キャップ、食品包装、バケツ（例：5ガロンバケツ）
• 物流向け大型部品や大ボリューム部品の高生産ライン
• リサイクル材を芯材とするオーバーモールドや多材質成形（例：再生材芯材をバージン材で被覆）

特徴と利点

• 二板式設計：コンパクトなレイアウトと、露出したタイバにより金型領域の良好な作業性を確保
• ecodrive採用のサーボ油圧駆動でエネルギー消費を最適化
• 電動スクリュードライブと蓄圧器による高速・需要応答型の射出制御
• PP/HDPE向けに最適化されたバリアスクリューとリング式逆止弁を標準装備
• 改良された締め付けユニット：補強された可動プラテン、リニアガイド（最大900 t相当のオプション）、追加蓄圧器による予測ロックで切替時間を短縮
• 統合制御CC300：直感的なHMI、柔軟な設定、ロボット統合に対応
• 高いプロセス安定性と製品品質：精密な保持力分布とプラテン平行度制御、inject AI等のデジタル支援に対応
• 自動化対応：ENGEL viper等のロボットやコンベアとの統合が可能

データ & 事実
機械形式：Two‑platen（二板式）
駆動：サーボ油圧（ecodrive）
ロック力：約4,000〜11,500 kN
乾燥サイクル時間：約1.9〜2.9 s（目安）

技術仕様

• 製品シリーズ：duo speed
• 構造：two‑platen、完全サーボ油圧式
• スクリュードライブ：電動スクリュードライブ
• 射出ユニット：高速射出用蓄圧器、需要応答型充填、バリアスクリューとリング逆止弁（PP/HDPE標準）
• クランプユニット：補強可動プラテン、リニアガイド、追加蓄圧器による予測ロック
• 金型領域：露出タイバで作業性を確保、コンパクトレイアウトで大型金型に対応
• 制御：CC300統合制御（ロボット統合、一貫したHMI）
• 自動化：ロボット統合・コンベア対応（例：ENGEL viper）
• 対象分野：包装、物流、薄肉成形、高速成形
