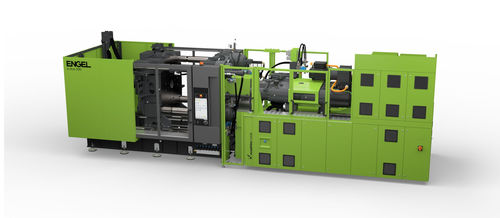

横型射出成形機 e-duo

電動式ハイブリッド型ガスアシスト

概要
e-duo は ENGEL の二板式ハイブリッド射出成形機で、大型かつ高精度な部品の量産に適しています。サーボ電動射出ユニットとサーボ油圧のロック装置を組み合わせ、精密な充填制御、長時間の保圧とエネルギー効率の最適化を実現します。長い流路を持つ部品や大型の装飾用パッケージ（IML、gasmelt）に最適です。

用途

• 大型装飾パッケージ（IML）およびガスアシストを用いる装飾部品
• 自動車の大型外装・内装部品
• 電子機器、医療、技術部品向けの大型精密部品

主要コンポーネントと技術

• サーボ電動射出ユニット — 高速注入と長時間の保圧を可能にする精密で高ダイナミックな制御。
• サーボ油圧ロックユニット — 2枚の剛性鋳造プレート、4本の露出ガイドロッド、短行程シリンダにより金型周辺が清潔で確実な金型保持を実現。
• 統合制御 CC300 — 直感的な操作ロジック、柔軟な設定、ロボット・周辺機器の完全統合。
• ハイブリッド駆動（ecodrive） — 電動射出とサーボ油圧ロックの組合せでエネルギー消費を最適化。
• デジタルソリューション（ENGEL inject AI） — プロセス監視とスマート制御により不良削減と効率向上を支援。

導入メリット

• 高速注入（最大 450 mm/s）により大型金型の迅速かつ正確な充填が可能。
• プレート間距離が大きく開口行程が長くてもコンパクトな配置。
• ハイブリッド設計と機器／プロセス間のインテリジェント通信により大幅な省エネが期待できる。
• サーボ電動駆動と精密制御により高い部品品質と再現性を確保。
• ロボットや周辺機器のセル内統合が容易。

データ & 製品情報
機械タイプ: 二板式ハイブリッド
駆動方式: ハイブリッド（サーボ電動射出ユニット + サーボ油圧ロックユニット）
保持力（例）: < 11,500 kN（構成により異なる）
注入速度: 最大約 450 mm/s（用途により変動）

主要仕様（概要）

• 型名 / シリーズ: e-duo
• メーカー: ENGEL
• 機械構成: 二板式ハイブリッド
• 駆動概念: サーボ電動射出ユニット + サーボ油圧ロック（ecodrive）
• 保持力: 系列上限で 11,500 kN 未満（仕様依存）
• 最大注入速度: 約 450 mm/s（用途依存）
• ロックユニット設計: 2枚の剛性鋳造プレート、4本の露出ロッド、短行程シリンダ
• 制御: CC300 統合制御（ロボット/周辺機器統合）
• デジタル化: ENGEL inject AI によるプロセス透明化と予防的反応
• 対応プロセス: IML、gasmelt、大型・長流路部品の成形
