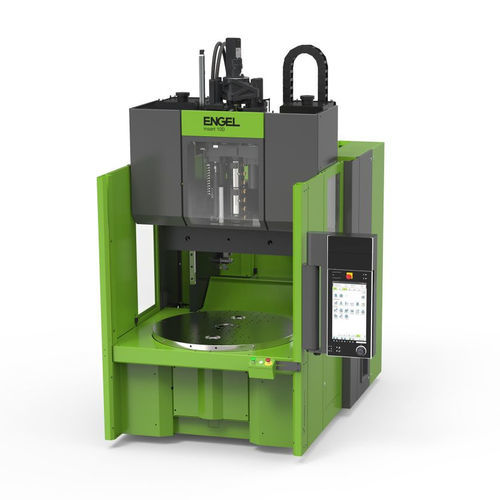

縦型射出成形機 insert

油圧サーボLSR（液体シリコンゴム） 用金属用

概要
ENGELのinsertシリーズは、インサートのオーバーモールド（嵌件包封）用に設計された立式射出成形機のシリーズです。装置は生産要件に応じて構成可能で、立型または横型射出ユニット、単一ステーション、スライドテーブルまたはターンテーブル、多色対応や高度な自動化統合が可能です。作業性に配慮した金型アクセス、高い射出性能、精密な金型温度管理オプションを備えます。

主な機能と利点

• 機種：立式射出成形機（insertシリーズ）。
• 駆動：サーボ油圧（ecodriveオプションあり）によりエネルギー効率向上、発熱・騒音低減。
• 閉鎖ユニット：立式取付けに適したクローズユニットで、均一な締付力分布と高いプラテン平行性を実現。多腔金型に対応。
• 射出ユニット：立型または横型の取付けが可能。シリンダ冷却や最適化されたスクリュー形状により優れた塑化・射出性能を発揮。
• 金型アクセス・ハンドリング：人間工学に基づいた作業高さと広いアクセス性によりインサートの取扱いが容易。単独ステーション、スライドテーブル、ターンテーブルの構成が選択可能。
• 自動化：CC300制御によりロボットや周辺機器を完全に統合し、集中制御が可能。
• 金型温度管理：冷却管（ホース）を上側・下側いずれからも配管可能で、温度制御を最適化し不良を低減。
• 適用例：金属インサートのオーバーモールド、LSRシール、センサー筐体、燃料電池部品（GDLのオーバーモールド）、オルガノシート等。

ハイライト / 特長

• 幅広いオプションにより構成可能な柔軟な機械コンセプト（立型/横型射出、マルチカラー、スライド/ターンテーブル、特殊自動化など）。
• 立型射出ユニット仕様は床面積が小さい。
• ecodriveによる省エネルギー生産（インテリジェントなポンプ制御で損失と冷却水使用を低減）。
• 作業しやすい金型室で手作業や保守が容易。
• CC300制御で近代的な操作性とロボット／周辺機器の完全統合を実現。
• 射出ユニットのバリエーションにより高い射出・塑化性能を確保。

利用可能な機種サイズ / データ

• 機種タイプ：立式。
• 駆動：サーボ油圧（ecodrive利用可）。
• 締付力：< 3,000 kN（シリーズ内の機種により異なる）。
• 構成例：insert Hシリーズおよびinsert Vシリーズ（複数のサイズ設定あり）。

技術仕様

• シリーズ名：insert（立式インサート成形機）。
• 制御：CC300（統合制御コンセプト、ロボット・周辺機器の統合対応）。
• 駆動コンセプト：サーボ油圧；省エネのecodriveオプションあり。
• 射出ユニット：立型または横型取付けオプション；高度なシリンダ冷却；最適化されたスクリュー形状。
• 閉鎖ユニット：均一な締付力分布と高いプラテン平行性を実現する立式クローズユニット。
• 代表的締付力レンジ：3,000 kN未満（機種に依存）。
• 金型温度管理：上/下いずれからも配管可能。
• 自動化対応：ロボットや複雑な自動化の簡単な統合；周辺機器は制御に完全統合可能。
• レイアウトオプション：単一ステーション、スライドテーブル、ターンテーブル。
• 典型的な用途：インサートのオーバーモールド、LSRシール、センサー筐体、燃料電池GDL部品、オルガノシート成形。
