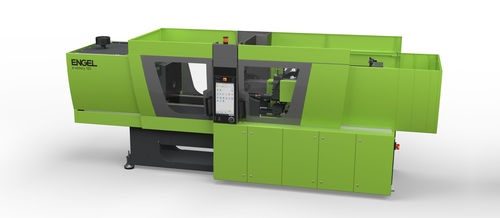

横型射出成形機 e-victory series

サーボ電動ハイブリッド型LSR（液体シリコンゴム） 用

製品概要
e-victoryは、精密プラスチック部品の経済的かつ高再現性の生産を目的としたタイバーレス（無拉杆）射出成形機です。サーボ電動注射ユニットとタイバーレスの型締め領域、ハイブリッド駆動（サーボ電動注射＋油圧型締め（ecodrive））を組み合わせています。多腔金型、自動化統合、クリーンルーム生産セルに対応します。

主な特徴

• タイバーレスの金型室：広い金型スペース、高いプラテン平行度、均一な締付力分布を実現
• サーボ式電動注射ユニット：精密なプロセス制御と高い再現性
• ハイブリッド駆動：電動注射＋ロックイン機能を備えた油圧型締め
• ENGEL ecodriveオプションにより低排出・冷却水削減を実現
• 複数の塑化ユニットやスクリュー/バレル設計、クイックカップリング対応
• 金型の高速交換およびロボット／周辺機器との完全統合

用途 / 使用例

• 高キャビティ数のLSR単線生産
• 飲料関連や消費財向けのベントバルブやアンブレラバルブ（LSR）
• クリーンルームセルでの1 ml安全注射器用ニードルホルダー等の医療部品
• 三成分ドリップチャンバーやその他の多成分医療部品（combi / LIM）
• 薄肉包装部品、多成分電子部品、技術用途向け射出成形

データ / 概要
機械タイプ | タイバーレス（無拉杆）
駆動 | ハイブリッド（サーボ電動注射＋油圧型締め（ecodrive））
締付力 | < 4,000 kN

利点

• 広い金型スペースにより柔軟な金型設計と高キャビティ対応が可能
• 電動注射により薄肉や複雑形状での精密かつ再現性のある射出を実現
• 油圧ロックインにより継続的なエネルギー使用と冷却要求を低減
• 力分配技術（Flex-Link / フォースディバイダー）によりキャビティ間での均一な製品重量を確保
• 高いプロセス安定性と低い不良率で精密生産に適合
• 用途と生産量に合わせたe-victoryシリーズの機種展開

技術仕様

• シリーズ/モデル：e-victory
• 型締めユニット：タイバーレス、広い金型スペース、高いプラテン平行度
• 注射ユニット：サーボ式電動注射による精密制御
• 駆動方式：ハイブリッド — サーボ電動注射＋油圧型締め（ENGEL ecodriveオプション）
• 締付力：機種により異なるが4,000 kN未満
• コントローラ：CC300統合制御（ロボット・周辺機器連携）
• 対象産業：医療、電子、包装、自動車、技術用途の射出成形
• 対応プロセス：多腔、マルチコンポーネント、LIM、クリーンルーム生産セル
