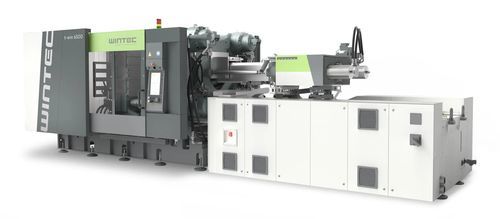

横型射出成形機 t-win

油圧サーボ高速製造サイクル用ダブルプレート式

概要
WINTEC t‑win は、near‑standard の大量生産向けに設計されたコスト効率の高いツープレート式サーボ油圧射出成形機です。コンパクトな設置面積、エネルギー効率の良い稼働、高い稼働率を特徴とし、家庭用品から自動車部品まで幅広い用途に対応します。締付力は約4,500 kN〜40,000 kNをカバーします。

主な特徴

• コンパクトな設置で高い剛性を発揮するツープレート方式
• 金型を安定支持する高精度のリニアガイドと同期ロック
• 短行程のプレッシャーパッドと露出タイバーにより金型交換・保守を簡素化
• 生産セルの省スペース化に寄与するコンパクトな機械レイアウト
• 高効率で高スループットを実現するサーボ油圧（servowin）駆動コンセプト

クランプユニット／機械設計
クランプユニットは高精度リニアガイドと同期ロックを備えた二枚のプラテンで構成され、高速サイクル時の安定性を確保します。短行程プレッシャーパッドと露出タイバーにより保守性が向上し、金型交換時間を短縮します。

射出ユニットと駆動
高出力の射出ユニットと servowin サーボ油圧駆動を組み合わせ、様々なショット重量やサイクル要件に対する性能と柔軟性のバランスを提供します。コンパクトな射出ユニット設計により短いセットアップ時間が可能です。

制御およびデジタル支援
直感的なコントロールユニット C3 は e‑move 機能、デジタルアシスタント、拡張可能なプロセス支援機能を備え、操作を簡素化し、量産で再現性の高い結果を支援します。

用途 — 例

• 自動車部品：物理発泡などの工程を含む内外装部品の量産に適し、部品品質とコスト効率を重視した運用が可能。
• バッテリーハウジング：例 t‑win 5500 — 締付力 約5,500 kN、ショット重量 約970 g、サイクルタイム例 約75 s（適用試験データ）。
• 装飾部品・パッケージ：t‑win 4500 のコンパクト構成は高速動作と短いクランプ立ち上がりで容器のサイクル短縮に貢献。
• 継手・機能部品：多腔構成と短サイクルで小〜中型部品の高生産性を実現。

ブランド／コンセプト
WINTEC は ENGEL Group のブランド（2014年に常州で設立）であり、コモディティ分野向けに信頼性の高い機械とサービスを提供します。WINTEC 機はグローバルなエンジニアリング協力により開発され、オーストリアの技術原則を組み合わせています。

技術仕様

• 機械タイプ：Two‑Platen
• 駆動方式：Servo‑Hydraulic (servowin)
• 締付力（範囲）：approx. 4,500 kN〜40,000 kN
• コントロールユニット：C3（直感的操作、e‑move、デジタルアシスタント）
• クランプユニット：二枚プラテン、高精度リニアガイド、短行程プレッシャーパッド、同期ロック、露出タイバー
• 射出ユニット／駆動：エネルギー効率の高い servowin 駆動を備えた油圧射出ユニット
• 対象用途：near‑standard の高ボリューム生産 — 家庭用品、機能部品、包装、自動車部品
