管転造盤 CE60H3VG

油圧式CNC

概要

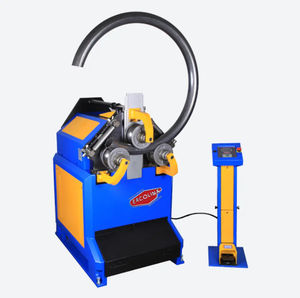

CE60H3VG は、軸径50 mm の重厚な鋼製ボディを備えた産業用リングローラー（ロール成形）機です。丸管やプロファイルの曲げ・成形に対応し、最大丸管対応は 90 mm x 4 mm です。上部ローラーは油圧調整で、プログラム記憶や汎用工具セットを備えています。

特長

• 軸径：50 mm
• 最大対応丸管：90 mm x 4 mm
• 最大対応ガス管：3" x 4 mm
• 最大対応アングル断面：80 x 80 x 11 mm
• 鍛造・処理・研削されたニッケルクロム鋼シャフトにより最小限のたわみ
• モジュラーセクションが大きく、軸間可変範囲 300–600 mm
• 汎用工具セット付属
• 最大8プログラムの保存と無制限の通し回数

技術仕様

• 型式：CE60H3VG
• 軸径：50 mm
• 標準作業ローラー径：178 mm
• プッシュローラー最大ストローク：142 mm
• 軸速度：6 rpm
• 独立駆動ローラー数：3（平滑）
• 電圧：440 V
• モーター：2 x 1.1 kW
• 油圧ユニットモーター：1.85 kW
• 本体材質：電気溶接鋼
• ピストン推力：170,000 N
• 作業面：水平
• 上部ローラー調整：油圧式
• ディスプレイ：デジタル
• 保存可能プログラム数：8
• フットスイッチによる電気制御：あり
• 寸法（長×幅×高）：1250 x 1320 x 1200 mm
• 重量：730 kg
