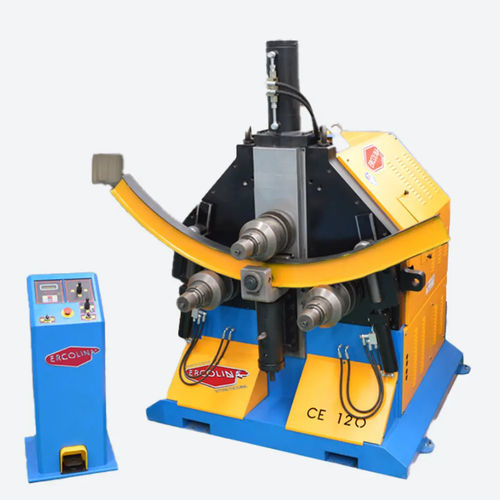

油圧式折り曲げ機 CE120H3-RLI

電動式足操作式管

概要
CE120H3-RLI は、リングや円筒形状の曲げ加工向けに設計された駆動ローラー3本式のリングローラー機です。シャフト径は100 mm、モノブロック鋼フレームに電気溶接構造、機械本体は鋳鉄（GS500）で高断面プロファイルの加工時にも高い剛性を発揮します。側面ガイドシステムはオプション対応です。

最小外径
⌀ 70 x 1.5 mm

特長

• シャフト径 100 mm
• 高い繰り返し精度
• 高いモジュラー断面により最小のたわみで最大性能を発揮
• モノブロック鋼フレーム
• 電気溶接構造
• 鍛造・ねじ切り処理済みシャフトによりローラーのミクロン単位調整が可能でスペーサー使用を最小化
• 熱処理された耐傷性ワークローラー
• 迅速な工具交換システム
• 中央ローラーの電子位置読み取り（プログラム可能なタッチパッド）により高い繰り返し精度を実現
• 簡単で直感的なプログラミング
• メンテナンス低減
• 垂直・水平の両方向で曲げ可能
• 汎用工具セット付属
• 低電圧リモコン（フットペダル付）
• シャフト直接誘導システム

技術仕様（表）
シャフト径: 100 mm
作業ローラー標準径: 310 mm
押圧ローラー最大ストローク: 300 mm
シャフト速度: 6 rpm
独立駆動ローラー数: 3（平滑）
電圧: 380/220/440/480 V
モーター: 3 x 1.85 kW
油圧ユニットモーター: 2 kW
機械本体: 鋳鉄 GS500
ピストン推力: 360,000 N
作業面: 水平および垂直
上部ローラー調整: 油圧式
表示: デジタル
機械ベース: 電気溶接鋼
記憶可能プログラム数: 8
ペダル電気制御: 有り
寸法（WxDxH）: 1800 x 2200 x 1700 mm
重量: 2800 kg

その他のモデル（概要）
CE120HR3-RLI — 油圧式 3 駆動ローラー — 三相

仕様 / 技術データ

• 対応最小外径: ⌀ 70 x 1.5 mm
• シャフト: 100 mm
• 標準ローラー Ø: 310 mm
• 押圧ローラーストローク: 最大 300 mm
• シャフト速度: 6 rpm
• 独立3本の平滑駆動ローラー
• 主動力: 3 x 1.85 kW、油圧ユニット: 2 kW
• 対応電圧: 380/220/440/480 V
• 機械本体素材: 鋳鉄 GS500
• 定格ピストン推力: 360,000 N
• 水平・垂直の両方向で曲げ可能
• 上部ローラー油圧調整およびプログラム可能なタッチパッドによるデジタル制御
• 電気溶接鋼ベース
• 記憶可能プログラム数: 8、ペダル電気制御
• 寸法および重量: 1800 x 2200 x 1700 mm — 2800 kg
