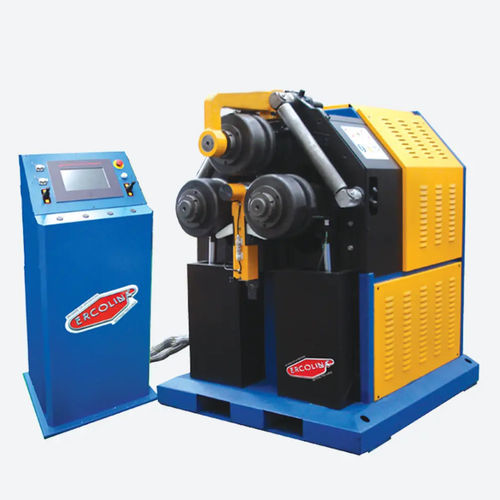

油圧式折り曲げ機 CE70H3DP

管パイプ用3本駆動

概要
CE70H3DPは、3つの独立駆動ローラーを備えた油圧傾斜式のリングローラーマシンです。ユニバーサルローラーセットを付属します。球状黒鉛鋳鉄製の構造と剛性の高い部品により、高断面のプロファイルの成形が可能です。側面ガイドシステムはオプションで提供されます。

主な特徴

• 軸径：70 mm
• 量産向けの高い繰返し精度
• 球状黒鉛鋳鉄製の構造
• 材料の両側からの供給が可能
• 微調整用ねじ付き高耐力合金鋼軸
• 中央ローラー補強サポート（オプション）
• 軸の独立移動により、左右対称／非対称の曲げが可能
• 下部ローラー軸の独立移動で加工スクラップと直線部を削減
• USB保存対応のタッチスクリーン制御
• 低電圧リモコンおよびデッドマンジョイスティック安全装置
• ユニバーサル工具セット付属

最小外径（製品属性）
⌀ 70 x 1.5 mm

技術仕様

• 軸径：70 mm
• 標準作業ローラー径：260 mm
• 押しローラー最大ストローク：NO
• 軸速：4.8/3 rpm
• 独立駆動ローラー数：3（滑らか）
• 電圧オプション：220/380/440/480 V
• モーター：3 x 1.1 kW
• 油圧ユニットモーター：2 kW
• ピストン推力：2 x 70,000 N
• 機械作業面：水平および垂直
• 上部ローラー調整：油圧式
• 表示：タッチスクリーン（USB保存オプション）
• 機械ベース：電気溶接鋼
• 記憶プログラム数：8
• ペダル電気制御：有
• 寸法：900 x 1380 x 1200 mm
• 重量：1600 kg

その他の利用可能モデル

• CE70H3DP — 油圧式 3 駆動ローラー 傾斜 — 三相
• CE70H3DPNC2 — 油圧式 3 駆動ローラー 可変速度 – 4 インバータ 傾斜 — 三相
• CE70H3DPCNC3 — 油圧式 3 駆動ローラー と側面矯正装置 — 三相
