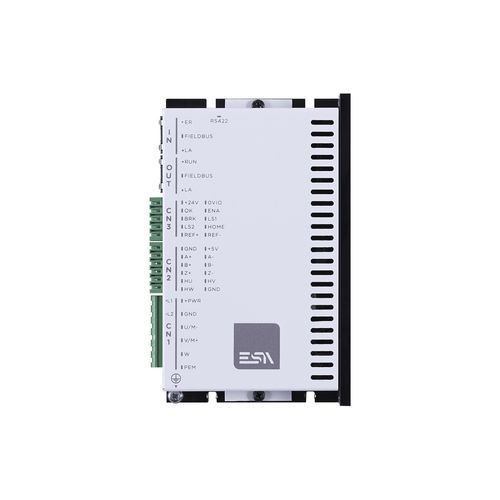

DCサーボドライブ EWD U

ブラシレス単軸CANopen

概要
EWDU は、ブラシレス AC および DC サーボモーターの制御向けに設計されたコンパクトな単軸サーボドライブです。Drivewatcher による容易な設定とプリインストール済みのモーターデータベースを備え、OEM のモーションコントロールや自動化用途に適しています。

主な特長

• 電源電圧：24–60 Vdc
• モーターフィードバック：インクリメンタルエンコーダまたはホールセンサー
• 利用可能なフィールドバス：CANopen DS402、EtherCAT
• オンボード I/O：デジタル入力 4（PNP）、絶縁デジタル出力 2（0.5 A）、差動アナログ入力 +/-10 V（12 bit）1系統
• 保護等級：IP20
• 設定ツール：Drivewatcher、プリインストール済みモーターデータベース
• 定格／ピーク電流：10 A / 20 A

技術データ
電源電圧（パワーステージ）：24 ... 60 Vdc
制御電源：24 Vdc
定格電流：10 A
ピーク電流：20 A
アナログ入力：差動 +/-10 V（12 bit）×1
デジタル入力：4 PNP
デジタル出力：2 絶縁 – 0.5 A
通信：RS422 – CANopen – EtherCAT
制御モード：速度、トルク、位置
ブレーキ抵抗：なし
消費電力：待機時 = 5 W；定格電流時 = 20 W
寸法：135（h）× 82（w）× 28.5（L）mm
質量：0.4 kg
動作温度：0 ... +40 °C（55 °C まで 50% デレーティング）
保管温度：-25 ... +85 °C
高度：1000 m までデレーティングなし
湿度：動作 5% ... 85% 非結露；保管 5% ... 95% 非結露
振動：IEC60068-2-6 準拠
保護等級：IP20
規格：EN 61800-3:2004 + A1:2012；EN 61800-2:2015；EN 61800-5-1:2007
指令：2014/30/EU（EMC）；2014/35/EU（低電圧）；2011/65/EU（RoHS）

技術仕様

• 電源電圧パワーステージ：24–60 Vdc
• 制御電源：24 Vdc
• 定格電流：10 A；ピーク電流：20 A
• アナログ入力：差動 +/-10 V（12 bit）×1
• デジタル I/O：デジタル入力 4（PNP）、絶縁デジタル出力 2（0.5 A）
• 通信：RS422、CANopen、EtherCAT
• 制御モード：速度、トルク、位置
• 保護 / 機械：IP20；寸法 135 x 82 x 28.5 mm；質量 0.4 kg
• 消費電力：待機 5 W；定格電流時 20 W
• 動作条件：0–40 °C（55 °C でデレーティング）、保管 -25–+85 °C、1000 m まで
• 振動：IEC60068-2-6 準拠
• 設定ツール：Drivewatcher、プリインストール済みモーターデータベース
