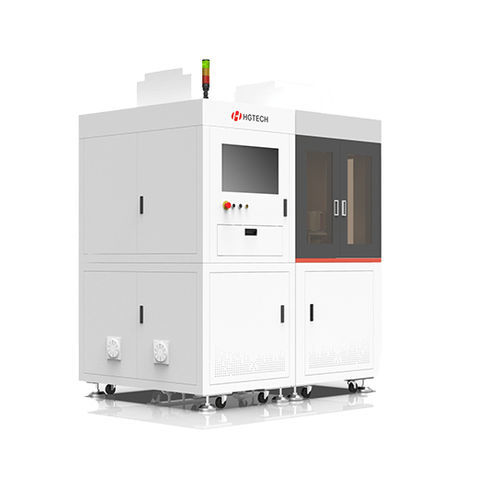

半導体制御装置

半導体産業チェーンの川上に位置する原料製造企業や川中に位置するウエハー製造企業を対象に、独自に開発した光学式明視野・暗視野検出装置を用いて、半導体原料、エピタキシャルウエハー、パターンウエハーの外観不良を検出する。 製品の長所です。 各種ウェハーに適用可能 4～8インチウェーハ、基板、エピタキシャルウェーハ、パターンウェーハに適する。 さまざまな欠陥の検出が可能 パーティクル、ピット、バンプ、スクラッチ、ステイン、クラックなどの欠陥を検出します。 高解像度 システムの分解能1-10 μ m 高速な検出速度 ノーパターンウエハー。180秒／ウェーハ（欠陥数200個以下の場合
