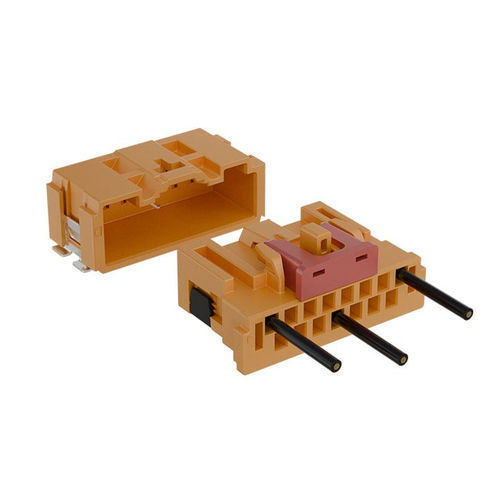

電源コネクター MicroSpaceXS™

電線対電線圧着高電圧

アンフェノールの新しいMicroSpaceXS™高電圧選択的ロード式クリンプ・トゥ・ワイヤコネクタプラットフォームは、VW 8033（Sev2）およびUSCAR-37（V2）の高電圧規格に準拠した独自の設計を採用しており、トップラッチ構成で提供されます。 VW 80332 および VW 75174 に準拠 USCAR37 および USCAR2 に準拠 IEC60664-1 に準拠 端子位置確保機能（TPA） 一次および二次接点の保持 コネクタ位置確保機能（CPA） 特長 実績のある既存の設計管理に基づく設計 過酷な環境への適応性 既存の圧着セクションおよび最大22 AWGまでの自動圧着工具に対応 専用の産業用工具は不要 振動に対する4 Nの正常荷重および110 N以上のコネクタロック強度 高い耐振動性および耐ロック性 ポカヨケによる極性識別 視覚的な誤嵌合防止システム 端子位置保証（TPA） 端子の正しい挿入位置と保持を保証 接点あたり最大4 Aの定格電流 より高い電圧性能要件を満たす コネクタ位置決め保証（CPA） コネクタが正しく嵌合・ロックされることを保証 低挿入力端子も利用可能 レセプタクルとの嵌合を容易にする
